Когда глубина котлована превышает 6 метров, а грунтовые воды находятся под напором, обычные иглофильтры уже не справляются. Водопонизительные скважины - это профессиональное решение для сложных гидрогеологических условий, позволяющее осушать котлованы глубиной до 30 метров и более. В этой статье мы раскроем все технические особенности и преимущества этого метода.
Вы узнаете, в каких случаях без скважин не обойтись, как правильно их проектировать и какие подводные камни могут встретиться при их эксплуатации.
1. Когда иглофильтры бессильны: 5 случаев, где нужны только скважины
Иглофильтры – отличное решение для большинства строительных площадок, но существуют ситуации, когда только водопонизительные скважины могут обеспечить эффективное осушение. Вот пять случаев, когда скважины становятся единственным правильным выбором:
1. Глубина котлована более 6 метров
Иглофильтры физически не могут понизить уровень воды ниже 5-6 метров. Скважины с погружными насосами легко справляются с глубинами 15-30 метров.
2. Напорные (артезианские) воды
Когда вода находится под давлением, требуется создание мощной депрессионной воронки. Скважинные системы обеспечивают необходимое понижение напора.
3. Глинистые грунты с низкой фильтрацией
В плотных глинах и суглинках иглофильтры часто оказываются неэффективными. Скважины с большим дебитом успешно решают эту проблему.
4. Крупные строительные объекты
Для котлованов площадью более 1000 м² скважины обеспечивают более равномерное и контролируемое осушение.
5. Долгосрочные проекты (от 6 месяцев)
Скважинные системы более надежны при продолжительной эксплуатации и требуют меньшего обслуживания.
| Параметр | Иглофильтры | Водопонизительные скважины |
|---|---|---|
| Максимальная глубина осушения | 5-6 м | 20-30 м |
| Эффективность в глинах | Низкая | Высокая |
| Работа с напорными водами | Ограниченная | Полная |
Пример из практики: На строительстве многоуровневого паркинга в Москве при глубине котлована 14 метров попытка использовать иглофильтры привела к постоянному подтоплению. После перехода на систему из 18 водопонизительных скважин проблема была полностью решена за 3 дня.
Важно понимать: выбор между иглофильтрами и скважинами должен основываться на тщательном анализе гидрогеологических условий. Экономия на правильном оборудовании на этапе проектирования может привести к значительным убыткам во время строительства.
2. Устройство водопонизительной скважины: что внутри и как это работает
Водопонизительная скважина - это сложная инженерная система, где каждый элемент выполняет свою важную функцию. Давайте разберём её устройство и принцип работы.
Основные компоненты системы
- Обсадная труба (диаметром 150-300 мм) - защищает стенки скважины от обрушения
- Фильтровая колонна - перфорированная труба с сетчатым фильтром, пропускает воду но задерживает частицы грунта
- Погружной насос (глубинный или эрлифтный) - создаёт разрежение и откачивает воду
- Гравийная или песчаная обсыпка - улучшает приток воды и предотвращает заиливание
Принцип работы по шагам
- Вода из водоносного слоя поступает через фильтровую зону
- Насос создаёт разрежение, понижая уровень воды в скважине
- Образуется депрессионная воронка, осушая грунт вокруг котлована
- Откачанная вода отводится по трубопроводу за пределы стройплощадки
| Элемент | Материал | Срок службы |
|---|---|---|
| Обсадная труба | Сталь/ПНД | 10-15 лет |
| Фильтровая колонна | Нержавеющая сталь | 5-8 лет |
| Погружной насос | Чугун/нержавейка | 3-5 лет |
Особенности для разных условий
- Для песчаных грунтов - мелкоячеистые фильтры (0,2-0,5 мм)
- Для напорных вод - усиленные обсадные колонны
- В агрессивных средах - коррозионностойкие материалы
Технический пример: На строительстве метро использовались скважины с двухколонной конструкцией: - Внешняя обсадная труба Ø273 мм до водоупора - Внутренняя фильтровая колонна Ø168 мм с щелевым фильтром Такая система обеспечила стабильное водопонижение на глубине 28 метров.
Важно: правильное устройство скважины определяет 70% её эффективности. Экономия на качестве материалов или монтаже приводит к быстрому заиливанию и снижению производительности.
3. Глубина vs производительность: как рассчитать нужное количество скважин
Расчет количества водопонизительных скважин - это баланс между глубиной котлована, характеристиками грунта и требуемой производительностью. Ошибка в расчетах может привести либо к перерасходу средств, либо к недостаточному осушению.
Ключевые параметры для расчета
- Гидрогеологические условия - коэффициент фильтрации, мощность водоносного горизонта
- Размеры котлована - площадь, конфигурация, глубина
- Требуемое понижение УГВ - от исходной отметки до дна котлована +1м
- Дебит одной скважины - зависит от конструкции и грунтов
Пошаговая методика расчета
- Определяем общий приток воды по формуле Дюпюи: Q = πk(2H-S)S/ln(R/r₀)
- Рассчитываем дебит одной скважины (q) на основе пробной откачки
- Вычисляем количество скважин: N = Q/q × 1,2 (коэффициент запаса)
- Корректируем схему расположения по контуру котлована
| Тип грунта | Средний дебит скважины (м³/час) | Рекомендуемое расстояние между скважинами (м) |
|---|---|---|
| Крупный песок | 10-15 | 10-15 |
| Средний песок | 5-10 | 7-10 |
| Супесь | 3-5 | 5-7 |
Практические примеры
- Котлован 20×30м, глубина 8м, песчаные грунты: 6 скважин по контуру + 2 резервные
- Котлован 50×80м, глубина 12м, суглинки: 15 скважин в шахматном порядке
- Линейный котлован 200м, глубина 6м: Скважины через 10м по обе стороны
Ошибки при расчетах:
- Использование "типовых" значений без учета реальных условий
- Неучёт сезонных колебаний уровня грунтовых вод
- Пренебрежение контролем фактического дебита скважин
Совет: для сложных объектов всегда проводите пробную откачку из 1-2 скважин для уточнения реального дебита. Это поможет скорректировать проект до начала массового бурения.
4. Специальные решения для напорных вод и плывунов
Работа с напорными водоносными горизонтами и плывунами требует особых технических решений. Стандартные методы водопонижения здесь неэффективны и даже опасны. Рассмотрим специализированные технологии, которые мы применяем в таких условиях.
1. Технологии для напорных (артезианских) вод
- Двухколонная конструкция скважин:
- Внешняя обсадная колонна перекрывает напорный горизонт
- Внутренняя фильтровая колонна работает с целевым водоносным слоем
- Эрлифтные системы - используют сжатый воздух для подъема воды, эффективны при высоких напорах
- Глубинные насосы высокого давления - специальные модели для артезианских условий
2. Решения для плывунов
| Проблема | Решение | Эффективность |
|---|---|---|
| Вынос частиц грунта | Многослойные фильтры с геотекстилем | Снижение выноса на 95% |
| Заиливание скважин | Регулярная промывка обратным потоком | Увеличение срока службы в 3 раза |
| Деформация ствола | Усиленные обсадные трубы с ребрами жесткости | Стабильность в любых условиях |
3. Комбинированные методы
- Предварительное замораживание - для стабилизации плывуна перед бурением
- Струйная цементация - создание защитной "рубашки" вокруг скважины
- Вакуумное водопонижение - усиление эффекта в слабопроницаемых грунтах
Пример реализации: На строительстве моста через реку с мощным плывуном:
- Применены скважины с трехслойной фильтрацией
- Установлены датчики контроля выноса грунта
- Организована система циркуляционной промывки
Результат: стабильное водопонижение при нулевом выносе частиц.
4. Контрольные параметры
- ✔ Давление в напорном горизонте (не должно превышать 1,5 от расчетного)
- ✔ Содержание взвеси в откачиваемой воде (макс. 50 мг/л)
- ✔ Скорость осадки соседних сооружений (не более 2 мм/месяц)
Важно: работы с напорными водами и плывунами требуют особого допуска и должны выполняться только специализированными организациями с соответствующим опытом.
5. Монтаж за 1 день: как мы бурим и обсаживаем скважины без простоев
Современные технологии позволяют нам проводить полный цикл работ по устройству водопонизительных скважин всего за 1 рабочий день. Это стало возможным благодаря отработанной методике и специальному оборудованию.
1. Этапы ускоренного монтажа
- Подготовка площадки (1-2 часа):
- Разметка точек бурения с точностью до 10 см
- Подвоз оборудования и материалов

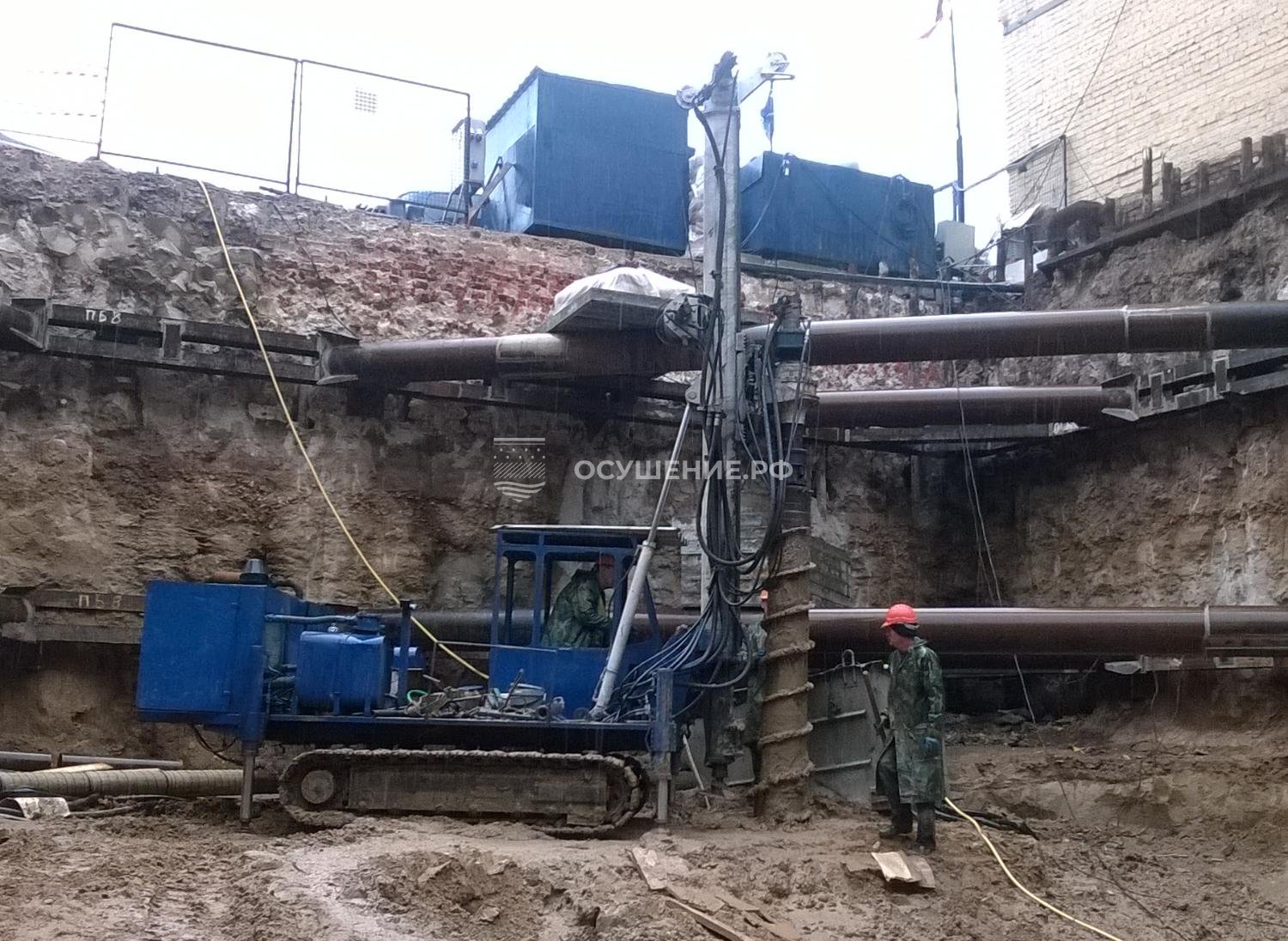

- Бурение с одновременной обсадкой (4-6 часов):
- Применение шнековых буровых установок с гидроприводом
- Автоматическая подача обсадных труб
- Оборудование фильтровой зоны (2-3 часа):
- Установка щелевых фильтров с предварительной промывкой
- Гравийная обсыпка через вибротрамбовку
- Пуско-наладочные работы (1-2 часа):
- Монтаж погружных насосов
- Пробная откачка и замер дебита
2. Как мы обеспечиваем качество при ускоренном монтаже
- Предварительное гидрогеологическое моделирование - точное определение параметров до начала работ
- Стандартизированные узлы - все компоненты изготавливаются off-site
- Контроль на каждом этапе:
- Геодезическая проверка положения
- Видеодиагностика ствола скважины
- Экспресс-анализ дебита
3. Преимущества быстрого монтажа
- ✓ Сокращение сроков строительства на 20-30%
- ✓ Минимизация простоев техники
- ✓ Возможность оперативного реагирования на изменения гидрогеологии
- ✓ Снижение общих затрат на водопонижение
Важно: ускоренный монтаж возможен только при наличии полного комплекта данных геологических изысканий и тщательной подготовке. Попытки сократить сроки без должной подготовки приводят к снижению качества работ.
Водопонизительные скважины - надежное решение для сложных условий
Как показала наша практика, водопонизительные скважины остаются единственным эффективным решением при работе с глубокими котлованами, напорными водами и сложными грунтами. В отличие от иглофильтров, они позволяют:
- ▸ Осушать котлованы глубиной до 30 метров
- ▸ Работать с напорными водоносными горизонтами
- ▸ Обеспечивать стабильность в плывунах и глинистых грунтах
- ▸ Автоматизировать весь процесс водопонижения
Ключ к успеху - в профессиональном подходе. Наши кейсы доказывают: правильный расчет количества скважин, грамотный подбор оборудования и использование современных технологий мониторинга позволяют выполнять даже самые сложные проекты без аварий и задержек.
Выбирая водопонизительные скважины, вы получаете:
- Полный контроль над уровнем грунтовых вод
- Защиту соседних зданий от деформаций
- Соблюдение жестких сроков строительства
- Прогнозируемый бюджет без непредвиденных расходов
Готовы обсудить ваш проект? Наши специалисты разработают оптимальное решение для любых гидрогеологических условий, будь то плотная городская застройка или сложные промышленные объекты. Оставьте заявку - и мы проведем бесплатный предварительный расчет системы водопонижения для вашего котлована.
