Строительство нового объекта часто требует осушения грунта. Но пока вы откачиваете воду из-под земли, фундаменты соседних зданий могут начать проседать, а по стенам поползти трещины. Это не авария, а закономерное последствие ошибок в планировании работ.
Проблема не в самом водопонижении, а в том, как его проводят. Резкая или бесконтрольная откачка воды приводит к уплотнению грунтов, что и вызывает осадку. Понимание этих процессов — ключ к безопасному строительству в плотной городской застройке.
Не вода ушла, а грунт осел: главная причина проблем
Основное заблуждение при водопонижении — считать, что главная опасность заключается в самом удалении воды. На самом деле, вода в порах грунта играет роль своеобразного поддерживающего каркаса. Когда ее откачивают, частицы грунта, которые раньше удерживались водой, начинают сближаться под давлением вышележащих слоев и самого здания.
Этот процесс называется уплотнением или осадкой грунта. Представьте себе влажную губку, которая сохраняет свой объем. Если выжать из нее воду, она сожмется. Точно так же ведет себя и водоносный пласт — «оседает», проседая на несколько сантиметров, а то и дециметров. Именно это движение земли, а не отсутствие воды, и приводит к деформациям фундаментов и стен близлежащих строений.
Интенсивность осадки зависит от типа грунта:
| Тип грунта | Риск осадки | Причина |
|---|---|---|
| Пылеватые пески, мягкие глины | Очень высокий | Слабый скелет, сильно зависит от воды |
| Песчаные грунты | Средний | Быстрое уплотнение, но осадка стабилизируется |
| Плотные глины, скальные породы | Низкий | Прочная структура, не зависящая от воды |
Типичные трещины: как выглядит повреждение от осадки
Осадка грунта из-за водопонижения — процесс неравномерный. Это значит, что разные части фундамента здания проседают с разной скоростью и на разную величину. Именно эта неравномерность и создает разрушающие нагрузки, которые и проявляются в виде специфических трещин.
По характеру этих трещин опытный специалист может даже определить, с какой стороны велись работы по водопонижению.
- Наклонные трещины в несущих стенах. Классический признак неравномерной осадки. Трещины расходятся «лесенкой» по кладке, обычно под углом 45 градусов. Направление расхождения указывает на зону наибольшего проседания.
- Деформация дверных и оконных проемов. Проседающий угол здания вызывает перекосы. Окна и двери перестают закрываться, а в их углах появляются радиальные трещины.
- Разрыв в местах пристройки. Если основное здание просело, а более легкая пристройка (например, крыльцо или веранда) — нет, между ними образуется четкая вертикальная трещина отрыва.
- Трещины в углах здания. Часто углы оседают быстрее, что приводит к образованию диагональных трещин, расходящихся от верхних углов к центру стены.
Важно отличать эти трещины от усадочных, которые возникают в новостройках и не несут структурной опасности. Трещины от осадки — живые: они постепенно расширяются и удлиняются в течение всего периода работ по водопонижению.
Просчет на старте: ошибки проектирования систем водопонижения
Большинство проблем с осадкой соседних зданий закладывается еще на этапе проектирования, когда инженеры недооценивают масштабы воздействия на окружающую застройку. Типичные ошибки можно разделить на три категории.
1. Недостаточные инженерные изыскания
Экономия на геологических и гидрогеологических исследованиях — главная ошибка. Без точных данных о составе грунтов, глубине залегания и напоре грунтовой воды, проектировщики работают вслепую. Незнание литологического разреза (чередования водопроницаемых и водоупорных слоев) приводит к неверному выбору типа водопонизительной системы.
2. Неправильный выбор технологии
Игнорирование рисков осадки приводит к применению самых дешевых и агрессивных методов там, где нужны щадящие решения:
- Использование открытого водоотлива (простая откачка из котлована) вместо вакуумного или электроосмотического водопонижения в слабых водонасыщенных грунтах.
- Отказ от создания противофильтрационных завес (стена в грунте, шпунт) по периметру котлована, которые изолируют зону работ и защищают окружающую застройку.
- Неверный расчет глубины и расположения иглофильтров, что приводит к формированию слишком большой воронки депрессии.
3. Игнорирование зоны влияния
Радиус влияния водопонижения (депрессионная воронка) может достигать сотен метров. Ошибка — проектировать систему только для контура котлована, не моделируя ее воздействие на все близлежайшие сооружения. Непросчитанное воздействие на историческую застройку с деревянными или свайными фундаментами приводит к катастрофическим последствиям.
| Ошибка проектирования | Возможное последствие |
|---|---|
| Занижение радиуса депрессионной воронки | Осадка зданий, которые считались находящимися вне зоны влияния |
| Неучет скорости водопонижения | Резкая, а не плавная осадка, ведущая к разрушениям |
| Игнорирование необходимости мониторинга | Пропуск критической осадки соседних сооружений |
Кто под ударом: здания в группе риска
Не все здания одинаково реагируют на осадку грунта от водопонижения. Некоторые конструкции способны выдержать значительные перемещения, другие начинают разрушаться при малейшей просадке. Знание типов уязвимых объектов позволяет заранее принять усиленные меры защиты.
1. Историческая застройка
Старые здания, особенно постройки до XX века, крайне уязвимы. Их фундаменты часто неглубокие (ленточные бутовые или кирпичные), а кладка стен сделана на известковом растворе, который не обладает гибкостью. Любая неравномерная осадка приводит к раскрытию трещин и потере целостности конструкции.
2. Объекты с прерывистым или свайным фундаментом
Здания на отдельных опорах (столбах) или коротких сваях рискуют больше, чем постройки с монолитной плитой. Проседание грунта под одной из опор приводит к ее «провисанию» и перераспределению нагрузок, на которое конструкция не была рассчитана. Сваи, не заглубленные до устойчивого слоя, могут потерять несущую способность.
3. Длинные протяженные сооружения
К этой группе относятся жилые многосекционные дома, административные здания с длинными корпусами, подпорные стены. Разница в осадке между двумя удаленными частями такого объекта может быть значительной, что вызывает большие изгибающие моменты и разрушение в наиболее нагруженных сечениях.
4. Сооружения с уже существующими дефектами
Здания, уже имеющие трещины или перекосы, находятся в группе повышенного риска. Новые осадочные процессы усугубят существующие проблемы и могут привести к обрушению.
| Тип здания | Характер уязвимости | Рекомендуемые меры защиты |
|---|---|---|
| Историческое, кирпичное | Хрупкие материалы | Усиление фундамента, завесы, мониторинг |
| На отдельных опорах | Неравномерная осадка опор | Сваи глубокого заложения, шпунт |
| Протяженное, рамное | Изгибающие деформации | Разрезка на секции, деформационные швы |
Не навреди: правила безопасного водопонижения рядом с застройкой
Работать в условиях существующей городской застройки — значит действовать по принципу «худшего сценария». Основная задача — минимизировать и компенсировать воздействие на грунтовый массив, чтобы не допустить критической осадки соседних зданий. Достигается это комплексом технических и организационных мер.
1. Технология «точечного» водопонижения
Вместо создания одной большой депрессионной воронки применяют локализованное водопонижение именно в зоне котлована. Для этого используют:

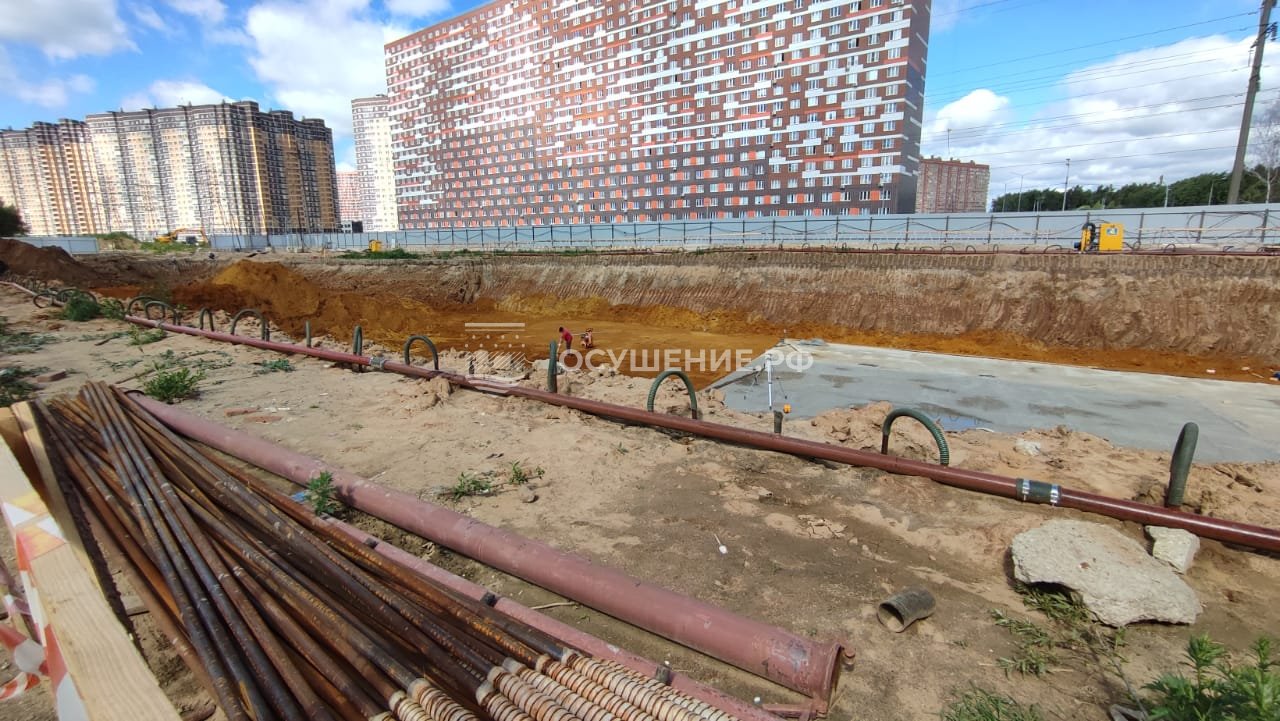

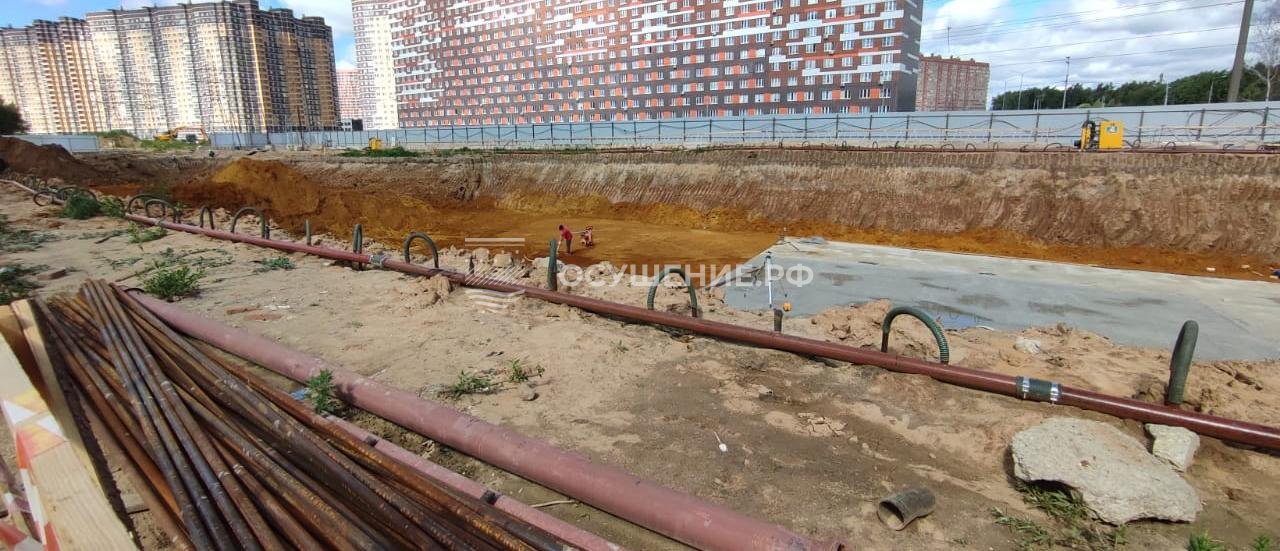

- Глубинное водопонижение иглофильтрами: система позволяет точно контролировать уровень воды на конкретном участке.
- Вакуумный метод: особенно эффективен в слабопроницаемых грунтах (суглинки, пылеватые пески), где обычное водопонижение не работает. Вакуум помогает «вытянуть» воду из пор грунта, сокращая область влияния.
- Электроосмос: принудительное движение воды к иглофильтрам под действием постоянного тока. Применяется в особо сложных грунтах.
2. Создание физических барьеров
Самый надежный способ защитить соседние территории — отсечь поток грунтовых вод в котлован физически. Это предотвращает вынос частиц грунта и формирование обширной воронки осадки.

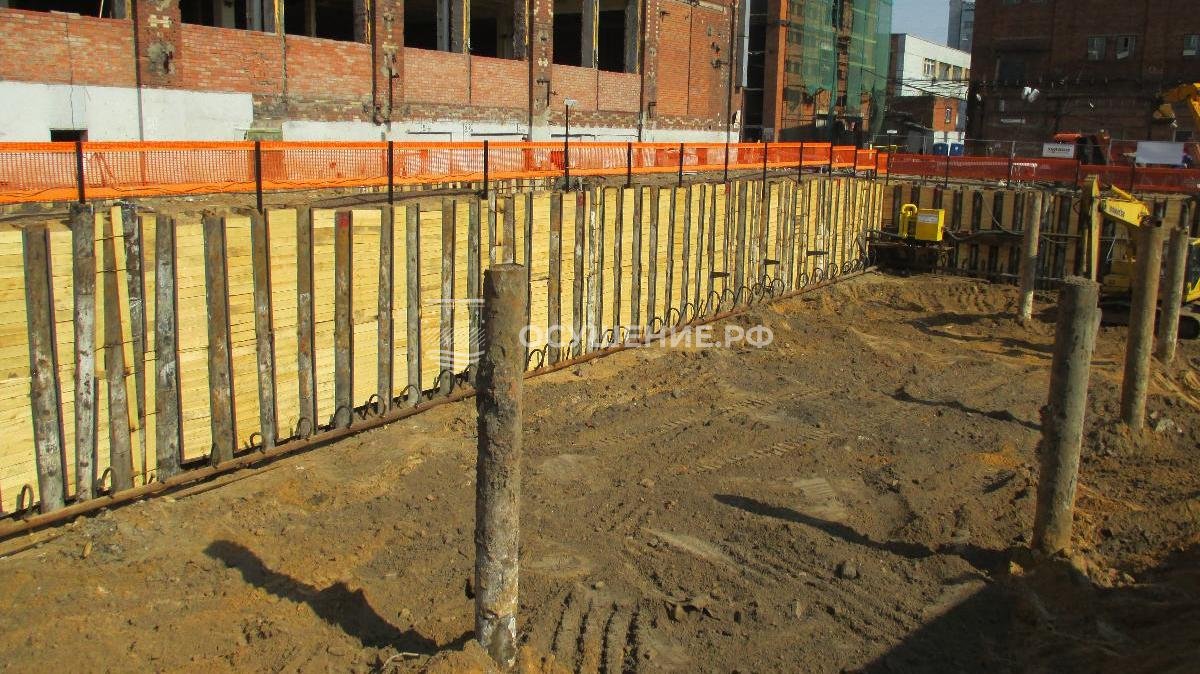

- Противофильтрационные завесы (ПФЗ): стены в грунте из бетона, буросмесительных или стальных шпунтовых свай, которые заглубляются в водоупорный слой, создавая непроницаемый контур вокруг котлована.

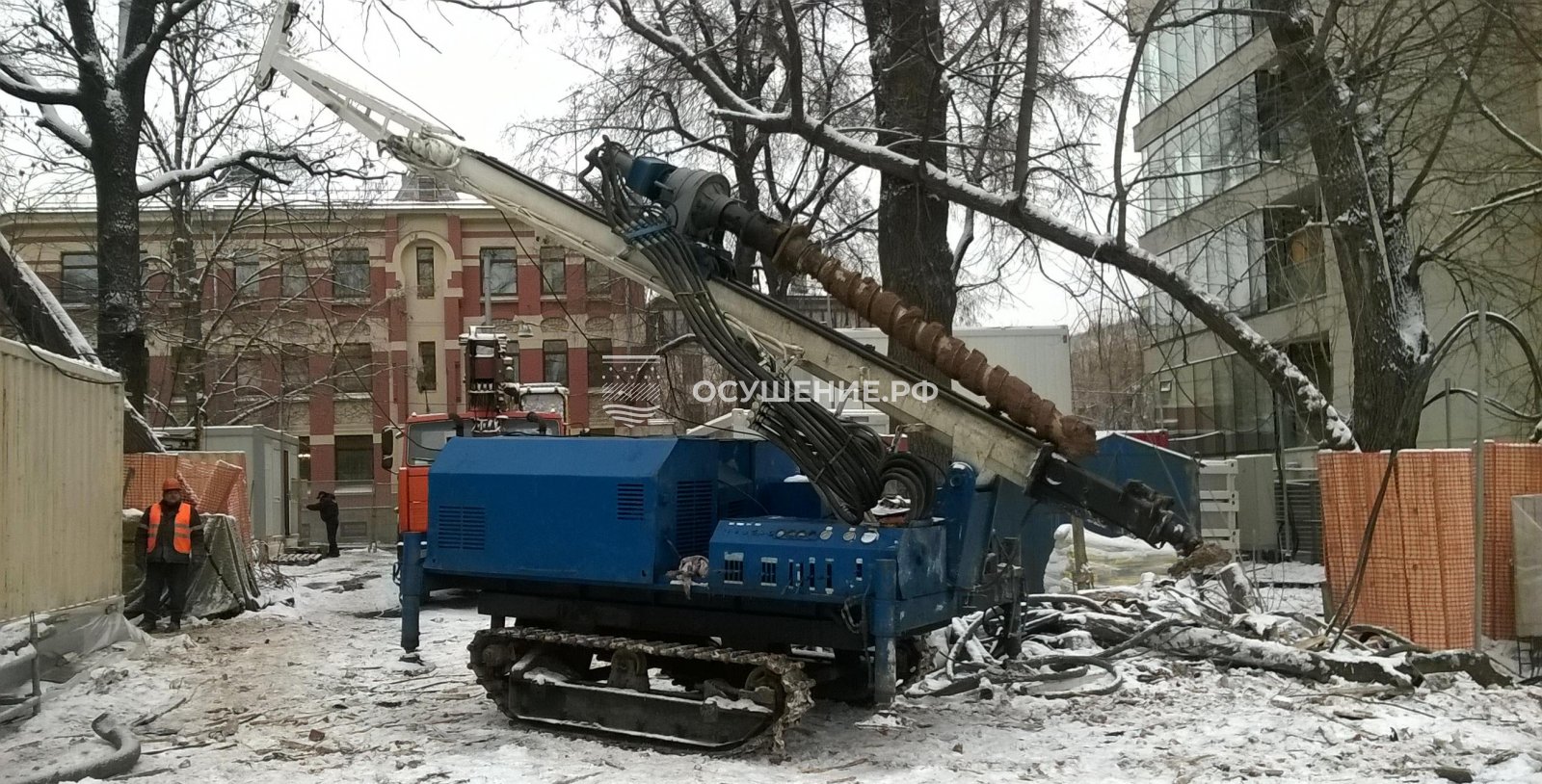

- Тампонаж и цементация грунта: инъектирование специальных растворов в грунт для снижения его водопроницаемости на подходах к котловану.
3. Стратегия плавного и контролируемого понижения
Резкое обезвоживание — гарантия быстрой и неравномерной осадки. Уровень грунтовых вод необходимо понижать медленно, ступенчато, давая грунту время на плавную перестройку своей структуры. Скорость понижения должна быть обоснована расчетами и данными мониторинга.
| Мера защиты | Принцип действия | Когда применять |
|---|---|---|
| Иглофильтровая система | Локальное понижение УГВ | Песчаные грунты, неглубокий котлован |
| Стена в грунте (ПФЗ) | Физическая изоляция котлована | Плотная застройка, слабые водонасыщенные грунты |
| Вакуумное водопонижение | Принудительное извлечение воды из пор | Слабые грунты (плывуны, илы, пылеватые пески) |
Контроль спасет ситуацию: мониторинг деформаций зданий
Даже самый тщательный проект не гарантирует полной безопасности. Единственный способ вовремя обнаружить угрозу и предотвратить повреждения — это непрерывный мониторинг. Он позволяет в реальном времени отслеживать поведение грунта и конструкций и оперативно корректировать работы.
Что именно нужно контролировать:
- Осадку близлежащих зданий: с помощью высокоточных нивелиров или электронных тахеометров устанавливаются реперы (контрольные точки) на цоколях, углах и в других критических местах. Замеры производятся, а при интенсивном водопонижении — несколько раз в сутки.
- Крен зданий: специальные приборы (инклинометры) фиксируют малейшие наклоны сооружения.
- Динамику уровня грунтовых вод: в наблюдательных скважинах как внутри огражденной территории, так и за ее пределами, особенно со стороны исторической застройки.
- Раскрытие трещин: на существующие трещины устанавливаются маяки (гипсовые или пластиковые). Их разрыв четко покажет, развивается ли деформация.
Система реагирования на тревожные сигналы:
Мониторинг бесполезен без заранее разработанного плана действий. В нем должны быть установлены критические пороги осадки (например, 5 мм за сутки или 30 мм за весь период работ). При их достижении протокол обязывает:
- Немедленно проинформировать технический надзор и генподрядчика.
- Остановить или замедлить откачку воды.
- Ввести дополнительные меры защиты (усилить крепление котлована, начать инъектирование грунта).
Этот подход превращает строительство из рулетки в управляемый и предсказуемый процесс.
| Параметр контроля | Метод измерения | Критическое значение |
|---|---|---|
| Скорость осадки | Высокоточное нивелирование | Более 5 мм/сутки |
| Суммарная осадка | Высокоточное нивелирование | Более 30-50 мм* |
| Крен сооружения | Инклинометрия | Более 0.002 |
*Зависит от типа фундамента и состояния здания
Что делать, если трещины уже пошли: план действий
Обнаружение первых трещин на стенах соседнего здания — это не повод для паники, а сигнал к немедленным и четким действиям. Правильная реакция может остановить развитие деформаций и предотвратить серьезные разрушения.
1. Немедленная остановка и оценка
- Прекратить водопонижение: немедленно приостановить откачку грунтовых вод. Это первое и обязательное действие, чтобы не усугублять осадку.
- Фиксация состояния: сфотографировать все трещины, установить на них гипсовые или пластиковые маяки для контроля дальнейшего раскрытия. Зафиксировать дату и время обнаружения.
- Усилить мониторинг: увеличить частоту замеров осадки здания (до нескольких раз в сутки) и уровня грунтовых вод.
2. Аварийное инженерное вмешательство
Если осадка продолжается после остановки откачки, необходимы срочные меры по стабилизации грунта:
- Инъектирование (цементация): закачка под фундамент специальных растворов (цементных, полимерных) для упрочнения грунта и заполнения пустот.
- Подъем фундамента: в критических случаях может применяться метод подъема и выравнивания фундамента с помощью домкратов с последующей инъекцией.
- Устройство шпунтовой стенки: срочное заглубление шпунта между котлованом и зданием для остановки распространения депрессионной воронки.
3. Восстановление и компенсация
После стабилизации осадки необходимо:
- Провести экспертизу: привлечь независимых специалистов для оценки ущерба и разработки проекта восстановления.
- Усилить конструкции: провести работы по усилению фундаментов и стен поврежденного здания (устройство железобетонных обойм, металлических тяжей).
- Возобновить работы с измененной схемой: разработать новый, более безопасный план водопонижения с учетом полученного опыта.
Главное — действовать быстро, системно и с привлечением специалистов по геотехнике. Попытки скрыть проблему или замедлить реакцию почти всегда приводят к резкому удорожанию работ и серьезным юридическим последствиям.
