Перед началом любого строительства ниже уровня земли инженеры задаются одним ключевым вопросом: что делать с водой? Ответ на него кроется в свойствах самого грунта, а именно в его способности пропускать воду. Эта характеристика, называемая коэффициентом фильтрации, является краеугольным камнем при проектировании водоотвода, дренажа и укрепления котлованов.
Знание фильтрационных свойств грунта на участке позволяет не только выбрать эффективный метод водопонижения, но и точно прогнозировать его поведение в течение всего срока эксплуатации объекта. В этой статье мы систематизируем данные по основным типам грунтов и представим их в наглядных таблицах, чтобы вы могли ориентироваться в этом фундаментальном для строительства параметре.
Что такое коэффициент фильтрации и почему он важен для строительства
Если просто, коэффициент фильтрации (Kf) — это скорость, с которой вода может просачиваться через грунт. Измеряют его в метрах в сутки (м/сутки) или сантиметрах в секунду (см/с). Чем выше значение, тем легче воде пройти через частицы почвы. Представьте себе сито: песок пропустит воду быстро (высокий Kf), а плотная глина — очень медленно (низкий Kf).
Для строителей эта цифра — не просто теория. От нее напрямую зависят:
- Выбор стратегии водопонижения: Можно ли обойтись легкими иглофильтрами или потребуется мощная глубокая система с электроосмосом?
- Устойчивость котлована: Будут ли его стенки оплывать, превращаясь в грязь, или останутся стабильными?
- Сроки и стоимость работ: Неправильная оценка грунтовых вод из-за незнания Kf приводит к простоям, авариям и огромным незапланированным расходам.
По сути, коэффициент фильтрации — это язык, на котором грунт сообщает инженерам, как с ним работать. Проигнорировать это — значит строить вслепую.
От чего зависит скорость фильтрации воды в грунтах
Скорость, с которой вода перемещается в толще грунта, — это не случайная величина. Она зависит от четкого набора физических характеристик, которые вместе и определяют итоговый коэффициент фильтрации. Понимание этих факторов позволяет прогнозировать поведение грунта еще до начала бурения.
Ключевые факторы влияния:
- Размер и форма частиц: Чем крупнее частицы (например, в гравии или крупном песке), тем больше поры между ними и тем свободнее течет вода. Окатанные зерна пропускают воду лучше, чем угловатые.
- Пористость и плотность сложения: Грунт с большим количеством пустот (пор) имеет более высокий коэффициент фильтрации. Однако важно и то, как эти поры связаны между собой. Уплотнение грунта резко снижает его водопроницаемость.
- Гранулометрический состав (однородность): Слоистые грунты, где чередуются песок и глина, ведут себя непредсказуемо. Вода будет двигаться по пути наименьшего сопротивления — по песчаным линзам, создавая локальные потоки.
- Состав и температура воды: Вязкость воды меняется с температурой. Теплая вода менее вязкая и, следовательно, фильтруется немного быстрее, чем холодная.
Таким образом, коэффициент фильтрации — это комплексный показатель, который суммирует все эти свойства, давая инженеру четкую цифру для расчетов.
Коэффициент фильтрации для разных типов грунтов: сводная таблица
Для наглядности и удобства практического использования мы свели ориентировочные значения коэффициента фильтрации для основных типов грунтов в единую таблицу. Эти данные носят справочный характер, но являются надежным основанием для предварительного проектирования.
| Тип грунта | Коэффициент фильтрации, Kf (м/сутки) | Характер водопроницаемости |
|---|---|---|
| Гравий чистый | более 200 | Очень высокая |
| Песок гравелистый | 100 - 200 | Очень высокая |
| Песок крупный | 50 - 100 | Высокая |
| Песок средний | 20 - 50 | Высокая |
| Песок мелкий | 5 - 20 | Средняя |
| Песок пылеватый | 1 - 5 | Пониженная |
| Супесь | 0.5 - 1 | Слабая |
| Суглинок | 0.1 - 0.5 | Очень слабая |
| Глина | менее 0.001 | Практически водонепроницаема |
Важно: Фактические значения на конкретном объекте могут отличаться в зависимости от степени уплотнения, загрязнения и слоистости грунта. Точные данные получают в ходе инженерно-геологических изысканий.
Песчаные грунты: от пылеватых до гравелистых
Песчаные грунты — самый распространенный тип оснований, но их фильтрационные свойства могут различаться на порядки. Разберем ключевые различия внутри этой группы.
Песок гравелистый и крупный
Эти грунты состоят из крупных, хорошо окатанных частиц размером от 0.25 до 5 мм. Поры между ними большие, что обеспечивает отличный дренаж. Kf: 50–200 м/сутки. Вода уходит быстро, почти не оказывая давления на подпорные конструкции. Для водопонижения эффективны простые иглофильтровые установки.
Песок средний и мелкий
Частицы мельче (0.1–0.5 мм), поры уже. Скорость фильтрации заметно падает, но остается значительной. Kf: 5–50 м/сутки. Требуется более плотная расстановка иглофильтров или использование эжекторных систем. Риск выноса частиц грунта.
Песок пылеватый
Самый проблемный тип песка. Содержит мелкие частицы (0.05–0.1 мм), близкие по свойствам к глине. Легко переходит в плывунное состояние при водонасыщении. Kf: 1–5 м/сутки. Водопонижение затруднено, требует применения вакуумирования или электроосмоса для принудительного осушения.
| Тип песка | Размер частиц, мм | Kf, м/сутки | Риски при водопонижении |
|---|---|---|---|
| Гравелистый | 2.0 - 5.0 | 100 - 200 | Минимальные, быстрый дренаж |
| Крупный | 0.5 - 2.0 | 50 - 100 | Минимальные |
| Средний | 0.25 - 0.5 | 20 - 50 | Возможен вынос частиц |
| Мелкий | 0.1 - 0.25 | 5 - 20 | Вынос частиц, уплотнение |
| Пылеватый | 0.05 - 0.1 | 1 - 5 | Высокий риск плывунных явлений |
Глинистые грунты: супеси, суглинки и глины
Глинистые грунты кардинально отличаются от песчаных своим поведением с водой. Их фильтрационные свойства определяются не размером частиц, а их минералогическим составом и электрохимическими связями.
Супесь
Промежуточный грунт между песком и глиной. Содержит от 3 до 10% глинистых частиц. Сохраняет некоторую водопроницаемость, но уже заметно меньшую, чем у песков. Kf: 0.5–1 м/сутки. Водопонижение возможно, но требует времени и мощного вакуумирования для удаления связанной воды.
Суглинок
Содержит от 10 до 30% глинистых частиц. Прочность и водопроницаемость сильно зависят от влажности. При намокании резко теряет устойчивость. Kf: 0.1–0.5 м/сутки. Естественный дренаж практически отсутствует. Водопонижение сложное и затратное, часто требует применения электроосмоса или химического закрепления.
Глина
Содержит более 30% глинистых частиц. Обладает высокой связностью и пластичностью. Вода в порах находится в связанном состоянии. Kf: менее 0.001 м/сутки. Фактически является водоупором. Классическое водопонижение иглофильтрами невозможно. Основной метод — прорезка грунта с устройством противофильтрационных завес или шпунтового ограждения.
| Тип грунта | Содержание глинистых частиц, % | Kf, м/сутки | Подход к водопонижению |
|---|---|---|---|
| Супесь | 3 - 10 | 0.5 - 1 | Вакуумирование, иглофильтры |
| Суглинок легкий | 10 - 20 | 0.2 - 0.5 | Эжекторные иглофильтры, вакуум |
| Суглинок тяжелый | 20 - 30 | 0.1 - 0.2 | Электроосмос, глубинное водопонижение |
| Глина | >30 | <0.001 | Шпунт, "стена в грунте", химическое закрепление |
Как определяют коэффициент фильтрации в лаборатории и в поле
Чтобы получить достоверные данные для проектирования, инженеры используют комплекс методов. Лабораторные испытания дают точность в контролируемых условиях, а полевые — учитывают естественную неоднородность грунтового массива.
Лабораторные методы
Проводятся на отобранных монолитах грунта, сохраняющих природную структуру.
- Метод постоянного напора (для песков): Через образец пропускают воду с постоянным давлением, замеряя ее объем за время. Расчет ведут по закону Дарси.
- Метод переменного напора (для глин и суглинков): Напор воды постепенно снижается, что позволяет точно измерить медленную фильтрацию в малопроницаемых грунтах.
- Компрессионно-фильтрационные испытания: Образец грунта сжимают под нагрузкой, имитируя давление от будущего сооружения, и одновременно замеряют изменение его водопроницаемости.
Полевые методы
Позволяют определить усредненный коэффициент фильтрации непосредственно в массиве, что критически важно для слоистых грунтов.
- Откачки из скважин: Главный и самый надежный метод. Из центральной скважины откачивают воду, а в соседних наблюдательных скважинах замеряют динамику снижения уровня грунтовых вод. По этим данным рассчитывают Kf для большой толщи грунта.
- Наливы в шурфы и скважины: В выработку заливают воду и следят за скоростью ее поглощения. Метод хорош для зоны аэрации (выше уровня грунтовых вод) и для оценки фильтрации в водонепроницаемых экранах.
- Штамповые испытания: Используют для оценки вертикальной фильтрации под будущим фундаментом или на дне котлована.
| Метод | Для каких грунтов | Что определяет | Точность |
|---|---|---|---|
| Лабораторный (постоянный напор) | Пески, супеси | Kf образца | Высокая |
| Лабораторный (переменный напор) | Суглинки, глины | Kf образца | Высокая |
| Откачки из скважин | Любые, особенно слоистые | Усредненный Kf массива | Очень высокая |
| Наливы в шурфы | Зона аэрации | Kf вблизи поверхности | Средняя |
Совмещение данных лабораторных и полевых исследований позволяет построить точную гидрогеологическую модель и избежать ошибок в проекте водопонижения.
Как данные по фильтрации применяют в проектировании водопонижения
Знание коэффициента фильтрации — это не просто сбор справочной информации, а основа для принятия ключевых проектных решений. На основе этих данных инженеры-гидрогеологи выбирают технологию, оборудование и прогнозируют поведение грунта.
1. Выбор типа водопонизительной системы

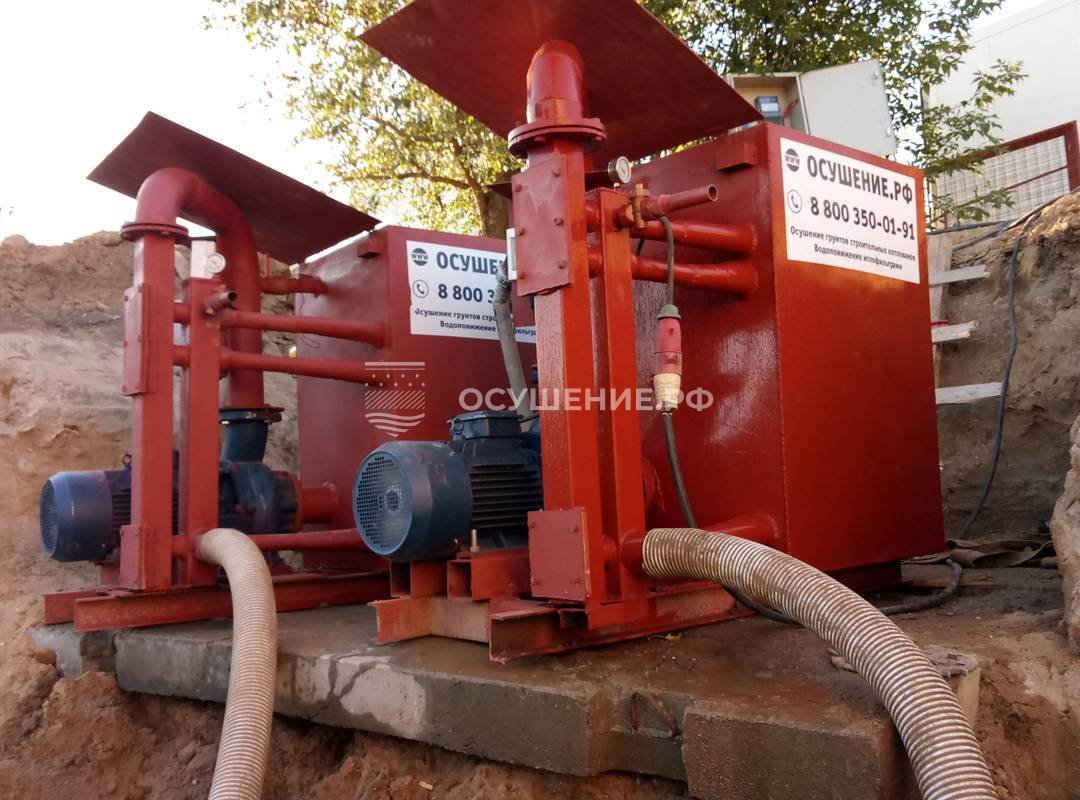

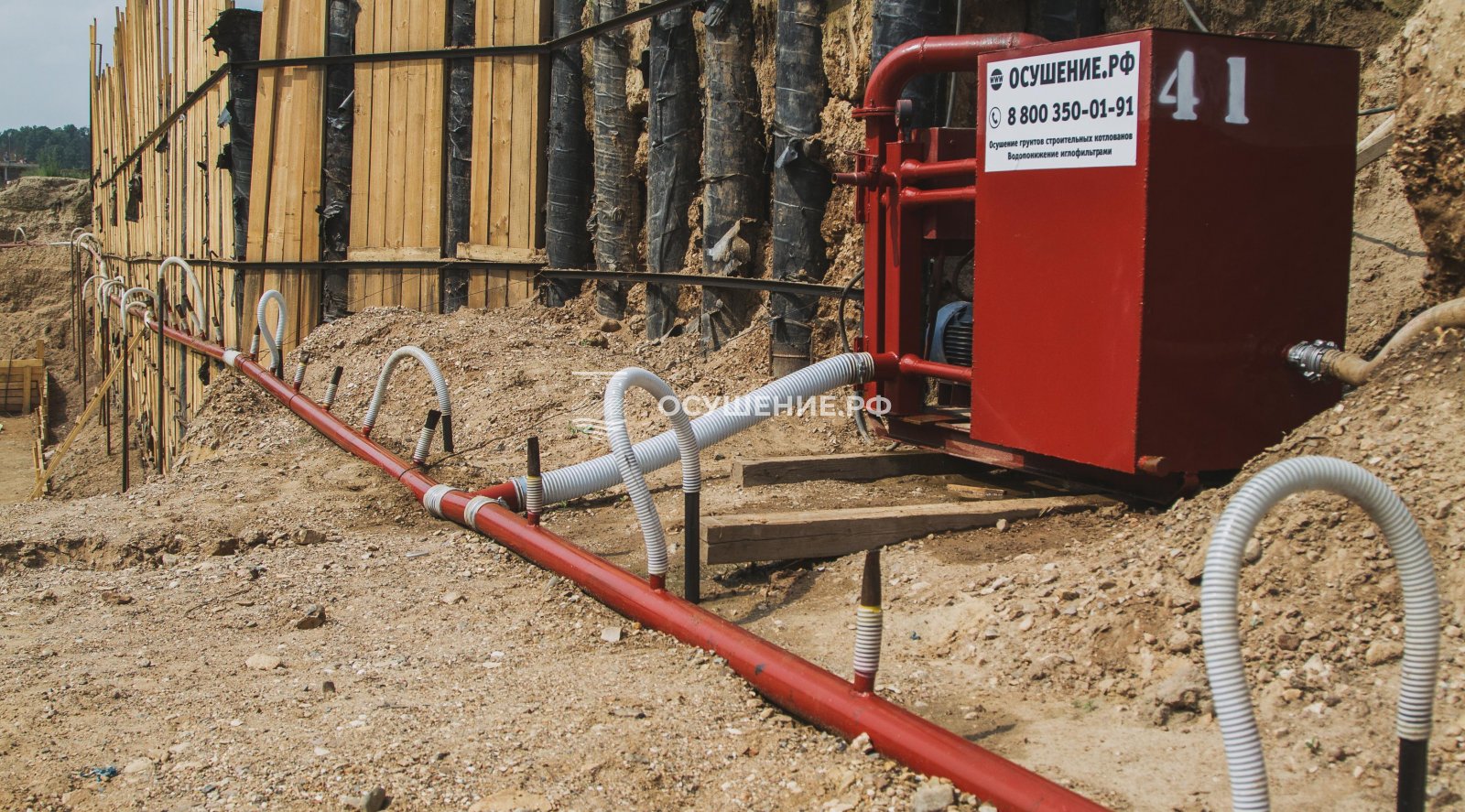

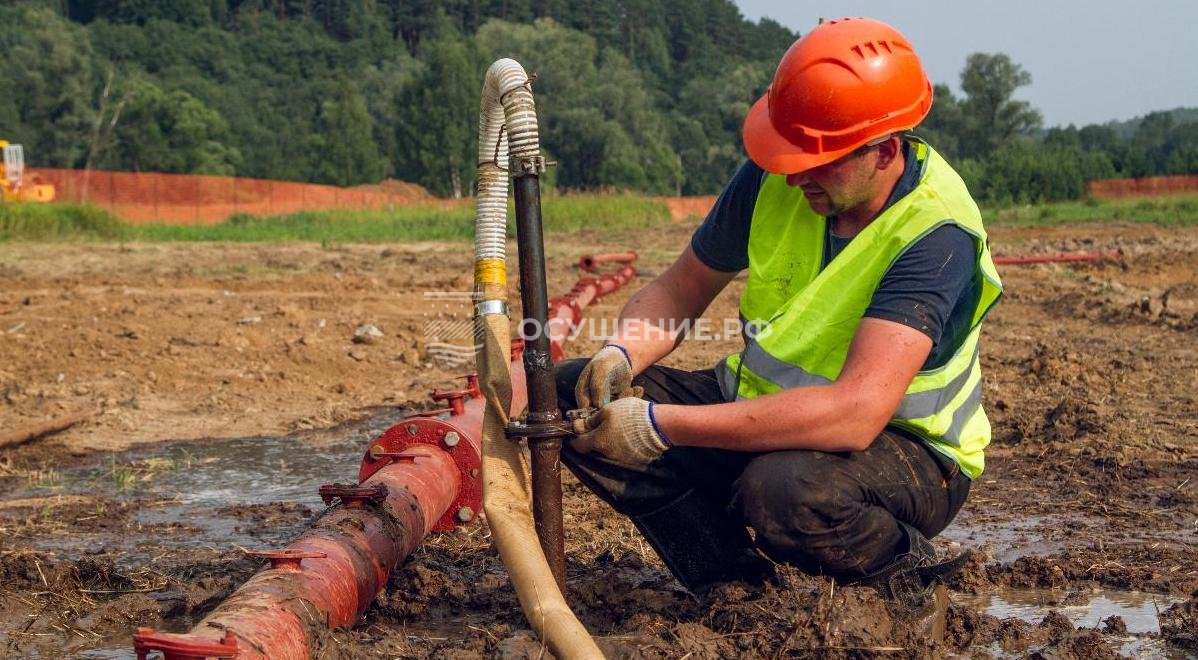

- Высокая водопроницаемость (Kf > 20 м/сутки, пески): Эффективны легкие иглофильтровые установки (ЛИУ) или линейные системы иглофильтров. Вода хорошо притекает к точкам отбора.
- Пониженная водопроницаемость (Kf = 1–20 м/сутки, пылеватые пески, супеси): Требуется создание вакуума для усиления притока воды. Применяются эжекторные иглофильтры или вакуумные контуры на базе ЛИУ.
- Слабая водопроницаемость (Kf < 1 м/сутки, суглинки): Стандартные методы часто не работают. Необходимы специальные технологии: электроосмос (для глинистых грунтов) или глубинное водопонижение с помощью скважинных насосов.
2. Расчет параметров системы
- Радиус влияния водопонижения: Определяет, насколько далеко от котлована понизится уровень воды. Зависит от Kf: чем он выше, тем больше радиус.

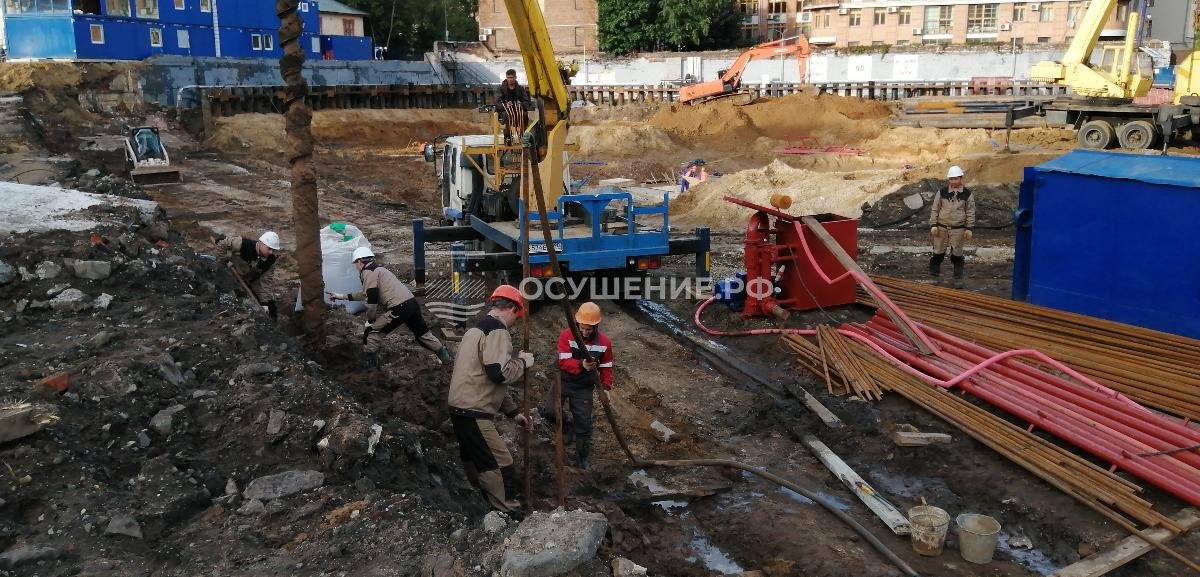

- Количество и шаг иглофильтров/скважин: В песчаных грунтах с высоким Kf скважины можно ставить реже, в малопроницаемых — требуется плотная сетка для создания непрерывной воронки депрессии.
- Производительность насосного оборудования: Суммарный дебит (объем откачиваемой воды) рассчитывается, исходя из площади котлована и коэффициента фильтрации.
3. Прогноз рисков
- Выпор дна котлована: В условиях напорных вод и подстилающего слабопроницаемого слоя (глины) рассчитать безопасную глубину раскопки.
- Суффозия (вынос частиц грунта): Особенно актуально для неоднородных песков. Правильный расчет градиентов напора предотвращает разуплотнение грунта под сооружением.
- Осадки окружающих зданий: Интенсивное водопонижение в слабых грунтах может вызвать просадки. Моделирование на основе Kf помогает минимизировать влияние на застройку.
| Задача проектирования | Используемые данные по Kf | Критическая важность |
|---|---|---|
| Выбор системы водопонижения | Значение Kf, однородность грунта | Высокая. Ошибка ведет к неработающей системе. |
| Расчет дебита скважин | Точное значение Kf, мощность водоносного пласта | Высокая. Определяет мощность насосов. |
| Оценка радиуса влияния | Значение Kf, параметры водоносного горизонта | Высокая. Для оценки влияния на окружающую среду. |
| Прогноз устойчивости откосов | Kf, сцепление, угол внутреннего трения | Средняя/Высокая. Для расчета креплений. |
Таким образом, коэффициент фильтрации превращается из абстрактного числа в основной инструмент для создания безопасного, экономичного и эффективного проекта производства работ в условиях грунтовых вод.
