Как правильно рассчитать водопонижение на стройплощадке: ключевые параметры и ошибки
Правильный расчёт водопонижения - это 80% успеха в осушении котлована. Ошибки на этом этапе приводят к подтоплению, размыву грунта и многомиллионным убыткам. В этой статье мы разберём по шагам, как рассчитать систему водопонижения, чтобы избежать распространённых проблем.
Вы узнаете, какие данные нужно собрать перед расчётами, как подобрать оборудование под конкретные условия, и что делать, если реальная ситуация на стройплощадке не совпадает с проектными данными. Эти знания помогут вам сэкономить время и деньги на этапе нулевого цикла.
Какие данные нужны для расчёта водопонижения
Чтобы правильно рассчитать систему водопонижения, вам потребуются конкретные данные о стройплощадке. Без этой информации любые расчёты будут просто гаданием на кофейной гуще. Вот что нужно собрать в первую очередь:
1. Гидрогеологические условия
- Глубина залегания грунтовых вод (по сезонам)
- Количество водоносных горизонтов и их характеристики
- Коэффициент фильтрации грунтов
- Наличие напорных вод
2. Параметры котлована
- Глубина и размеры котлована
- Углы откосов или тип крепления стенок
- Сроки проведения работ
3. Дополнительные факторы
- Близость водоёмов или подземных коммуникаций
- Наличие построек рядом с котлованом
- Планируемый уровень сброса воды
Важно: данные должны быть актуальными. Если у вас отчёт по изысканиям пятилетней давности, лучше заказать новые исследования. Уровень грунтовых вод мог существенно измениться.
Где взять эту информацию? В идеале - из инженерно-гидрогеологических изысканий. Если их нет, можно провести экспресс-исследования: пробурить несколько скважин, сделать откачки, взять пробы грунта.
Как определить уровень грунтовых вод и его сезонные колебания
Уровень грунтовых вод - величина непостоянная. Весной он может подниматься на 2-3 метра, а летом - опускаться. Если не учесть эти колебания, ваш осушенный котлован может неожиданно превратиться в бассейн. Вот как определить реальное положение дел:
1. Проведение гидрогеологических изысканий
- Разведочное бурение - минимум 3 скважины по углам будущего котлована
- Замеры в течение 2-4 недель - чтобы поймать динамику изменения уровня
- Анализ архивных данных - запросите информацию у соседних стройплощадок
2. Сезонные поправки
- Весенний паводок - максимальный подъём уровня (добавьте 20-30% к расчётам)
- Летний период - обычно самый стабильный для работ
- Осенние дожди - могут вызвать резкий подъём за 2-3 дня
3. Практические методы контроля
- Пьезометры - дают точные данные в режиме реального времени
- Простейший способ - опустить в скважину бечёвку с грузом до появления воды
- Автоматические датчики - если проект крупный и долгосрочный
Важно: не доверяйте разовым замерам. Мы видели случаи, когда заказчик проводил замеры в засушливый август, а к октябрю котлован уже плавал. Лучше перестраховаться и взять максимальные значения за последние 3-5 лет.
Совет: если нет времени на долгие исследования, сделайте хотя бы опрос местных жителей. Они точно знают, насколько подтапливает их подвалы весной.
Главные факторы, влияющие на воронку
| Фактор | Как влияет | Что делать |
|---|---|---|
| Тип грунта | В песках воронка шире и положе, в глинах - круче | Брать реальные данные по фильтрации |
| Глубина водопонижения | Чем глубже - тем шире воронка | Рассчитывать с запасом 15-20% |
| Количество скважин/иглофильтров | Больше точек откачки = равномернее воронка | Оптимизировать схему расположения |
Как рассчитать правильно
- Определите радиус влияния (R) по формуле Кусакина: R = 300 * (H - h) * √k, где:
- H - начальный уровень воды
- h - требуемый уровень
- k - коэффициент фильтрации
- Учтите сезонные колебания - добавьте 25% к расчётному радиусу
- Проверьте соседние объекты - не попадут ли они в зону влияния
Типичные ошибки
- Использование "средних" значений коэффициента фильтрации
- Игнорирование соседних водопонизительных систем
- Неучёт возможного перетока между горизонтами
Пример из практики: на стройке в Санкт-Петербурге не учли линзу песка в глинах. В результате воронка "ушла" в сторону и подтопила соседний парк. Пришлось срочно ставить дополнительные скважины и платить штрафы.
Совет: для сложных условий лучше заказать компьютерное моделирование. Оно дороже, но может сэкономить миллионы на исправлении ошибок.
Как подобрать оборудование: иглофильтры vs водопонизительные скважины
Выбор между иглофильтрами и водопонизительными скважинами - это как выбор между молотком и кувалдой. Оба инструмента хороши, но для разных задач. Давайте разберёмся, что когда применять.

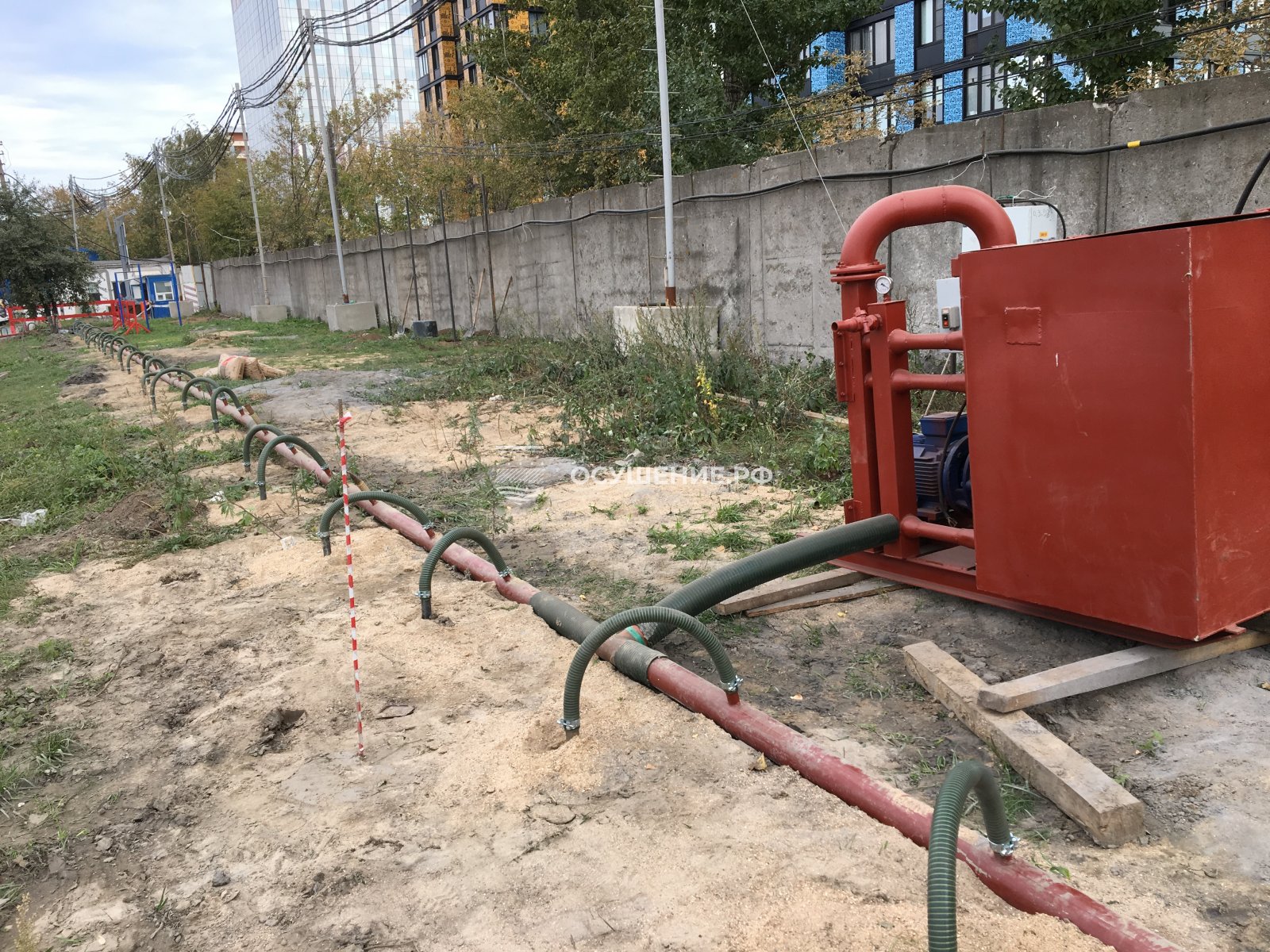

Когда выбирать иглофильтры
- Глубина до 5-6 метров - идеальный вариант для неглубоких котлованов
- Песчаные грунты - максимально эффективны в хорошо фильтрующих породах
- Сжатые сроки - монтаж системы на 100 п.м. занимает всего 1 день
- Ограниченный бюджет - аренда в 2-3 раза дешевле скважин
Когда нужны водопонизительные скважины
- Глубина более 6 метров - иглофильтры просто не достанут
- Напорные воды - требуются мощные погружные насосы
- Глинистые грунты - где нужна большая депрессия
- Долгосрочные проекты (от 6 месяцев) - более надёжное решение
Сравнительная таблица
| Параметр | Иглофильтры | Водопонизительные скважины |
|---|---|---|
| Максимальная глубина | 5-6 м | 20-30 м |
| Скорость монтажа | 100 п.м./день | 3-5 скважин/день |
| Эффективность в глинах | Низкая | Высокая |
Комбинированные решения
Часто оптимальный вариант - использовать оба метода вместе. Например:
- Иглофильтры по контуру + скважины в углах для глубоких зон
- Скважины для основного понижения + иглофильтры для "добивки"
Важно: окончательный выбор должен делать специалист после анализа всех данных. Экономия на этапе проектирования может обернуться многомиллионными убытками.
5 частых ошибок в расчётах и как их избежать
Даже опытные проектировщики иногда попадают в ловушки при расчёте водопонижения. Вот топ-5 ошибок, которые могут превратить вашу стройку в болото, и способы их избежать.
1. Использование устаревших данных по геологии
Проблема: берут отчёт пятилетней давности, а за это время гидрогеология участка изменилась.
Решение:
- Обязательно делать контрольные скважины
- Учитывать новые строительные объекты поблизости
- Проверять изменения в дренажных системах
2. Неучёт сезонных колебаний
Проблема: замеры делают в засуху, а стройка идёт в паводок.
Решение:
- Брать максимальные значения за последние 3 года
- Добавлять 25-30% к расчётным параметрам
- Устанавливать датчики контроля уровня
3. Ошибки в определении коэффициента фильтрации
Проблема: используют "средние" значения вместо реальных.
Решение:
- Проводить полевые испытания на участке
- Делать минимум 3 замера в разных точках
- Учитывать неоднородность грунтов
4. Неправильное расположение водопонизительных установок
Проблема: ставят оборудование "как удобно", а не "как правильно".
Решение:
- Соблюдать расчётные расстояния между точками
- Учитывать направление потока подземных вод
- Размещать дополнительные точки в зонах риска
5. Пренебрежение мониторингом
Проблема: запустили систему и забыли.
Решение:
- Установить автоматические датчики уровня
- Делать ежедневные замеры в ключевых точках
- Иметь план действий на случай аварии
Пример из практики: На стройке в Новосибирске не учли линзу песка в глинах. Через неделю работы котлован начал заполняться водой. Пришлось срочно ставить дополнительные иглофильтры, что задержало стройку на 2 недели и добавило 1,5 млн руб. расходов.
Запомните: лучше потратить лишние 3 дня на проверку расчётов, чем потом неделями спасать затопленный котлован. Водопонижение - это не та область, где можно экономить на точности.
Как проверить правильность расчётов перед началом работ
Прежде чем запускать систему водопонижения, нужно убедиться, что все расчёты верны. Вот пошаговая инструкция, как это сделать без специального оборудования.
1. Перепроверка исходных данных
- Свежие гидрогеологические данные - убедитесь, что исследования проводились не более 1 года назад
- Контрольные замеры уровня вод - сделайте минимум 3 замера в разных точках участка
- Анализ соседних объектов - проверьте, нет ли рядом других водопонизительных систем
2. Практические тесты на участке
- Пробная откачка - запустите 1-2 иглофильтра/скважину на сутки и замерьте результат
- Замер радиуса влияния - установите контрольные скважины на расстоянии 5, 10, 15 метров
- Проверка скорости восстановления уровня - после остановки откачки замерьте, как быстро возвращается вода
3. Визуальные методы контроля
| Признак | О чём говорит |
|---|---|
| Появление мокрых пятен в котловане | Недостаточное понижение или локальные водоносные линзы |
| Размыв стенок котлована | Слишком высокий остаточный уровень вод |
| Просадки грунта вокруг | Чрезмерное водопонижение или ошибки в расчёте воронки |
4. Когда стоит обратиться к экспертам
- Если при пробной откачке уровень падает менее чем на 70% от расчётного
- Когда обнаруживаются неучтённые водоносные горизонты
- При появлении воды в неожиданных местах котлована
Помните: проверка расчётов - это не дополнительные расходы, а страховка от гораздо больших потерь. Лучше потратить 2-3 дня на тестирование, чем потом неделями исправлять последствия.
Что делать, если реальные условия отличаются от расчётных
Даже самые тщательные расчёты иногда не совпадают с реальностью. Вот алгоритм действий, когда вы обнаруживаете, что ситуация на стройплощадке не соответствует проекту.
1. Быстрая диагностика проблемы
- Замерьте текущий уровень грунтовых вод в нескольких точках котлована
- Проверьте работу насосов - нет ли сбоев в системе
- Ищите новые источники поступления воды - разрывы труб, подтопление с соседних участков
2. Экстренные меры
| Проблема | Решение | Время на реализацию |
|---|---|---|
| Вода поступает быстрее, чем откачивается | Увеличить количество работающих насосов | 2-4 часа |
| Обнаружен неучтённый водоносный слой | Установить дополнительные иглофильтры в проблемной зоне | 1 рабочий день |
| Просадка грунта вокруг котлована | Снизить интенсивность откачки, укрепить стенки | 6-8 часов |
3. Долгосрочная корректировка
- Пересмотрите гидрогеологическую модель с учётом новых данных
- Модифицируйте систему водопонижения - добавьте оборудование или измените схему
- Установите дополнительный мониторинг - минимум 2 контрольные скважины на проблемный участок
4. Когда вызывать специалистов
- Если уровень воды не стабилизируется в течение 24 часов после корректировок
- При появлении трещин в близлежащих зданиях
- Когда объём поступающей воды превышает расчётный более чем в 2 раза
Реальный случай: На строительстве жилого комплекса в Сочи обнаружился неучтённый подземный поток. Вода прибывала со скоростью 3 м³/час вместо расчётных 0,8 м³/час. Команда оперативно установила 4 дополнительных насоса и за 2 дня стабилизировала ситуацию, избежав остановки работ.
Главное правило: не паниковать и действовать последовательно. Большинство проблем с водопонижением решаются в течение 1-3 дней, если вовремя принять правильные меры.
