Перед началом любого строительства ниже уровня земли инженерам предстоит решить главную задачу — обеспечить сухие и стабильные условия для работ. Ключевым инструментом в этом становится прогнозирование формы и размеров депрессионной воронки — той зоны пониженных грунтовых вод, которая создается вокруг водопонизительных установок. От точности этого расчета зависят не только стоимость и сроки проекта, но и безопасность будущего объекта.
Эта статья — не сухой перечень формул. Это практическое руководство, которое поможет разобраться в ключевых методах расчетов, понять их физическую суть и области применения. Мы разберемся, от каких параметров зависит форма воронки и как выбрать правильную математическую модель для ваших грунтовых условий.
Что такое депрессионная воронка и зачем ее считать
Представьте, что вы опускаете соломинку в стакан с водой и начинаете пить. Вода вокруг соломинки немного просаживается, образуя небольшую воронку. В масштабах строительной площадки этот процесс выглядит грандиознее: мощные насосы, откачивая воду из скважины, заставляют грунтовые воды опуститься. Область, в которой происходит это понижение, и есть депрессионная воронка. Ее форма напоминает перевернутый конус, вершина которого находится в точке откачки.
Но зачем инженерам так скрупулезно ее рассчитывать? Все просто: ошибка в расчетах может дорого стоить.
- Безопасность котлована. Слишком крутые склоны воронки могут спровоцировать оползень или деформацию откосов.
- Защита окружающих объектов. Радиус влияния воронки может достигать сотен метров. Неучтенное осушение грунта под фундаментами соседних зданий приведет к их просадке и трещинам.
- Экономия ресурсов. Точно зная параметры воронки, можно оптимально расположить скважины, избежав лишних затрат на их устройство и эксплуатацию.
- Оценка эффективности водопонижения. Расчет показывает, насколько сильно и как быстро понизится уровень воды в нужной точке.
Таким образом, расчет депрессионной воронки — это не абстрактная математика, а краеугольный камень надежного и экономичного проектирования водопонижения.
Ключевые параметры: от радиуса влияния до уровня воды
Чтобы описать форму и размеры депрессионной воронки, инженеры оперируют несколькими фундаментальными параметрами. Понимание каждого из них — необходимое условие для корректного выбора и применения расчетных формул.
| Параметр | Обозначение | Что характеризует |
|---|---|---|
| Радиус влияния (R) | R, м | Расстояние от центра откачки до точки, где понижение уровня воды становится практически равным нулю. Зависит от мощности пласта и фильтрационных свойств грунта. |
| Понижение уровня (S) | S, м | Величина, на которую необходимо понизить уровень грунтовых вод в расчетной точке (например, в центре котлована). Это главная цель всей системы водопонижения. |
| Коэффициент фильтрации (k) | k, м/сут | Способность грунта пропускать через себя воду. Ключевой параметр, определяющий скорость движения воды и, следовательно, форму воронки. |
| Мощность водоносного горизонта (H) | H, м | Толщина водоносного пласта. Различают напорные (артезианские) и безнапорные грунтовые воды, для которых расчетные схемы отличаются. |
| Дебит скважины (Q) | Q, м³/сут | Количество воды, которое откачивается из скважины в единицу времени. Является как причиной формирования воронки, так и результатом расчета. |
| Радиус скважины (r₀) | r₀, м | Конструктивный параметр, влияющий на входящие скорости фильтрации и потери напора. |
Взаимосвязь этих величин и описывается уравнениями, которые мы рассмотрим далее. Правильное определение исходных параметров — первый и самый важный шаг к успешному проектированию.
Формула Дюпюи: классика для идеального грунта
Для стационарной (установившейся) фильтрации к несовершенной по степени вскрытия скважине в безнапорном водоносном горизонте дебит можно оценить по формуле:
Q = (π * k * (2H - S) * S) / (ln(R/r) + C)
где:
Q — дебит скважины, м³/сут;
k — коэффициент фильтрации, м/сут;
H — начальная мощность водоносного горизонта, м;
S — понижение уровня в скважине, м;
R — радиус влияния, м;
r — расстояние от скважины до точки, для которой определяется понижение, м;
C — поправка на несовершенство скважины.
Для напорных условий формула упрощается до вида:
Q = (2π * k * m * S) / (ln(R/r) + C)
где m — мощность напорного пласта.
Эта формула основана на ряде допущений: водоносный горизонт однороден и изотропен, фильтрация подчиняется закону Дарси, поток установившийся. Несмотря на идеализацию, она дает хорошее первое приближение и помогает понять физику процесса.
Учет несовершенства скважин: формула Форхгеймера
Реальные скважины редко бывают совершенными — они могут не доходить до водоупора, иметь ограниченный фильтр или частично вскрывать пласт. Это создает дополнительное фильтрационное сопротивление. Для учета этого фактора применяют формулу Форхгеймера:
S = (Q / (2πkT)) * [ln(R/r) + F]
где:
F — функция несовершенства скважины, зависящая от типа несовершенства и степени вскрытия пласта;
T — проводимость водоносный горизонт (k * m).
Функция F определяется по эмпирическим графикам или таблицам и учитывает:
- Несовершенство по степени вскрытия — когда скважина не достигает подошвы пласта
- Несовершенство по характеру вскрытия — когда скважина оборудована фильтром конечной длины
- Комбинированное несовершенство — сочетание обоих факторов
Этот подход позволяет значительно повысить точность расчетов для реальных эксплуатационных условий.
Сложные условия: расчет для группы скважин

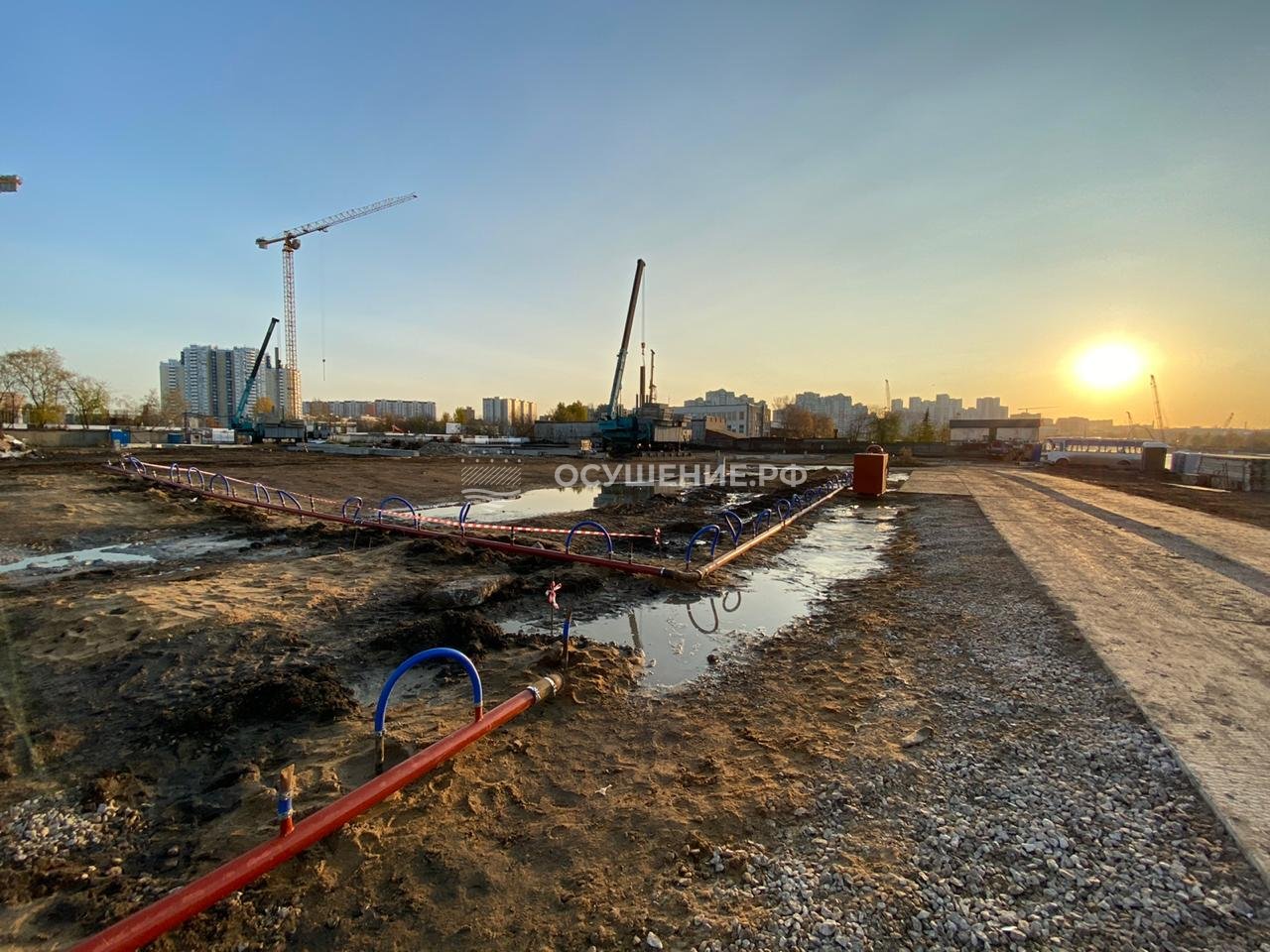

На практике для осушения крупных котлованов никогда не используется одиночная скважина. Взаимодействие нескольких водопонизительных установок, работающих одновременно, создает интерференцию депрессионных воронок — их взаимное наложение. Это явление можно рассчитать, используя принцип суперпозиции (наложения).
Согласно этому принципу, полное понижение уровня грунтовых вод в любой точке площадки рассчитывается как алгебраическая сумма понижений, которые создала бы каждая скважина в отдельности, если бы работала одна.
Sсум = S1 + S2 + ... + Sn
Где S1, S2, ... Sn — понижения от каждой отдельной скважины, рассчитанные по формулам Дюпюи или Форхгеймера для расстояния r от рассматриваемой точки до соответствующей скважины.
Этот метод позволяет:
- Спроектировать оптимальное расположение скважин по контуру котлована для обеспечения равномерного и достаточного понижения.
- Рассчитать необходимое количество скважин и их дебит для достижения целевого понижения уровня в самой сложной точке (часто в центре котлована).
- Смоделировать и минимизировать влияние водопонижения на окружающую застройку.
Расчеты ведутся для каждой ключевой точки с последующим построением сводной карты депрессионных поверхностей.
Когда грунт неоднороден: поправки на анизотропию
Идеально однородные грунты — большая редкость. Чаще водоносный горизонт состоит из слоев с разной проницаемостью, что создает анизотропию — зависимость коэффициента фильтрации от направления. Игнорирование этого факта приводит к грубым ошибкам в прогнозе формы депрессионной воронки.
Для учета анизотропии в расчетные формулы вводят преобразованные параметры. Если водоносный горизонт имеет разные коэффициенты фильтрации по горизонтали (kh) и по вертикали (kv), используется приведенный радиус влияния и трансформированная геометрию пласта.
Rпр = R * √(kh / kv)
Расстояния до скважин также пересчитываются:
rпр = √( (x2 * k / kh) + (y2 * k / kv) )
где k — некоторый усредненный коэффициент фильтрации.
На практике это означает, что в анизотропном водоносном горизонте депрессионная воронка вытягивается в направлении большей проницаемости (обычно по напластованию). Ее форма становится не круговой, а эллиптической.
Для многослойных водоносных горизонтов применяют модели эквивалентного пласта или проводят послойный расчет с учетом перетока между слоями, что значительно усложняет задачу и часто требует применения численного моделирования.
От теории к практике: как избежать ошибок в расчетах
Теоретические формулы — мощный инструмент, но их слепое применение без учета реальных условий ведет к провалам. Вот ключевые моменты, на которые стоит обратить внимание, чтобы ваши расчеты депрессионной воронки не оторвались от реальности.
- Качественные исходные данные — основа точности. Самые совершенные формулы бесполезны при некорректных значениях коэффициента фильтрации (k) или радиуса влияния (R). Инвестируйте в полноценные инженерно-геологические изыскания с опытно-фильтрационными работами (откачками). Не берите значения «из таблиц».
- Верификация на упрощенных моделях. Прежде чем считать сложный куст скважин в анизотропном aquifer'е, выполните проверочный расчет для одиночной совершенной скважины по Дюпюи. Это поможет выявить грубые ошибки.
- Учет нестационарности процесса. Помните: формулы Дюпюи и Форхгеймера описывают установившийся режим. Формирование воронки занимает время. Для прогноза понижения на конкретную дату используйте методы для нестационарной фильтрации (по Методу Тейса или с помощью функций скважины).
- Прогноз — это не гарантия. Любой расчет — это модель. Заложите в проект коэффициент запаса (обычно 1.2-1.5) по дебиту скважин и будьте готовы оперативно адаптировать систему водопонижения по данным мониторинга наблюдательных скважин.
- Не пренебрегайте численным моделированием. Для сложных объектов с неоднородным водоносным горизонтом, сложной конфигурацией котлована и наличием окружающей застройки используйте специализированное ПО (например, PLAXIS, MODFLOW). Это дорого, но дешевле, чем ликвидировать последствия аварии.
Главный принцип: расчет депрессионной воронки — не самоцель, а итерационный процесс проектирования, который должен постоянно сверяться с данными натурных наблюдений.
