Что такое водопонижение и зачем его делают?
Если говорить просто, водопонижение — это принудительное и временное удаление грунтовых вод из зоны будущей строительной площадки. Представьте, что вам нужно починить трубу в затопленном подвале. Первым делом вы откачаете воду, чтобы работать в сухих условиях. Со строительством котлована — та же логика. Это не борьба с водой вообще, а ее временное «отодвигание» на время проведения земляных и бетонных работ.
Главная цель — создать безопасные и технологически правильные условия для строителей. Без этого невозможно:
- Обеспечить устойчивость откосов и стенок котлована. Вода размягчает грунт, превращая его в зыбкую массу. Это приводит к оползням и обрушениям, опасным для людей и техники.
- Провести качественную укладку бетона. Заливка фундамента в воду категорически запрещена. Вода нарушает водоцементное соотношение в смеси, снижая итоговую прочность и долговечность конструкции. Такой фундамент обречен на разрушение.
- Выполнить работы точно по проекту. Насыщенный водой грунт (плывун) может бесконтрольно двигаться, деформируя уже смонтированные конструкции и не давая точно вывести уровни.
Таким образом, водопонижение — это не дополнительная опция, а часто обязательный этап подготовительных работ, который закладывается в проект еще на стадии расчетов. Это инвестиция в безопасность, качество и соблюдение сроков всего строительства.
Враг строителя: чем опасны грунтовые воды в котловане
Грунтовые воды — это скрытый противник, который атакует стройплощадку сразу по нескольким направлениям. Его недооценка ведет к катастрофическим последствиям, а иногда и к человеческим жертвам. Вот главные риски:
- Обрушение стенок. Вода действует как смазка между частицами грунта, резко снижая его прочность. Сначала появляются трещины по краям, затем — масштабные оползни, которые могут похоронить под собой технику и людей. Расчистка завала и укрепление стенок обходятся в десятки раз дороже, чем своевременное водопонижение.
- Затопление. Котлован превращается в бассейн. Работы полностью останавливаются. Откачать воду насосами без понижения ее уровня в самом грунте — бесполезно. Она будет прибывать снова и снова.
- Разжижение грунта (плывун). Некоторые виды грунтов, например, мелкие пески и супеси, при насыщении водой превращаются в текучее состояние. Техника вязнет, выкопать четкий котлован становится невозможно, грунт плывет и заполняет уже откопанные участки.
- Деформация и разрушение фундамента. Залитый в воду бетон не набирает проектную прочность. В его толще образуются пустоты и каналы. Зимой вода в порах замерзает и расширяется, буквально разрывая бетон изнутри. Такой фундамент не выдержит нагрузки.
Игнорирование этой проблемы — это прямой путь к аварийной ситуации, колоссальным финансовым потерям и полному демонтажу некачественно сделанных конструкций.
Как узнать, нужно ли водопонижение: этап изысканий
Нельзя бороться с врагом, которого не видишь. Поэтому решение о необходимости и масштабах водопонижения принимается не на стройплощадке, а задолго до нее — на этапе инженерных изысканий. Это кропотливая работа геологов и гидрогеологов, которая состоит из нескольких шагов.
- Бурение скважин. По периметру будущей строительной площадки бурятся несколько разведочных скважин. Геологи изучают состав грунта, а гидрогеологи фиксируют уровни грунтовой воды в них.
- Определение УГВ и его колебаний. Специалисты выясняют не просто текущий уровень воды, но и его сезонные изменения: хороший весенний уровень после таяния снега, хороший летний и осенний. Проектирование всегда ведется по самому неблагоприятному (высокому) сценарию.
- Изучение фильтрационных свойств грунта. Ключевой параметр — коэффициент фильтрации (Kф). Он показывает, как быстро вода может проходить через толщу грунта. От этого напрямую зависит выбор технологии водопонижения:
- Высокий Kф (пески, гравий) — вода уходит быстро, подходят простые методы.
- Низкий Kф (глины, суглинки) — вода движется медленно, требуются более мощные и сложные системы.
- Прогнозирование. На основе всех данных строится гидрогеологическая модель участка и рассчитывается, насколько нужно опустить уровень воды для безопасного ведения работ и как он будет себя вести в процессе откачки.
Только имея на руках этот технический отчет, проектировщик может выбрать правильный и экономически оправданный способ осушения. Работа «на глазок» здесь недопустима.
| Тип грунта | Коэффициент фильтрации, м/сутки | Сложность водопонижения |
|---|---|---|
| Гравий, чистый песок | Более 20 | Низкая (вода уходит быстро) |
| Песок мелкий, супесь | 1 - 5 | Средняя |
| Суглинок, глина | Менее 0.1 | Высокая (требуются специальные методы) |
Способы осушения: от простого иглофильтра до эжекторных систем
Выбор метода водопонижения — это всегда поиск компромисса между эффективностью, стоимостью и геологическими условиями. Инженеры подбирают технологию, исходя из данных изысканий: глубины требуемого понижения и типа грунтов.
1. Открытый водоотлив
Самый простой и дешевый способ. По периметру котлована копают дренажные канавы (лотки), которые собирают воду в приямки, откуда ее откачивают обычными насосами. Подходит только для неглубоких котлованов в устойчивых грунтах с неинтенсивным притоком воды. Серьезный минус — может провоцировать оползание откосов.
2. Иглофильтровые установки (ЛИУ)

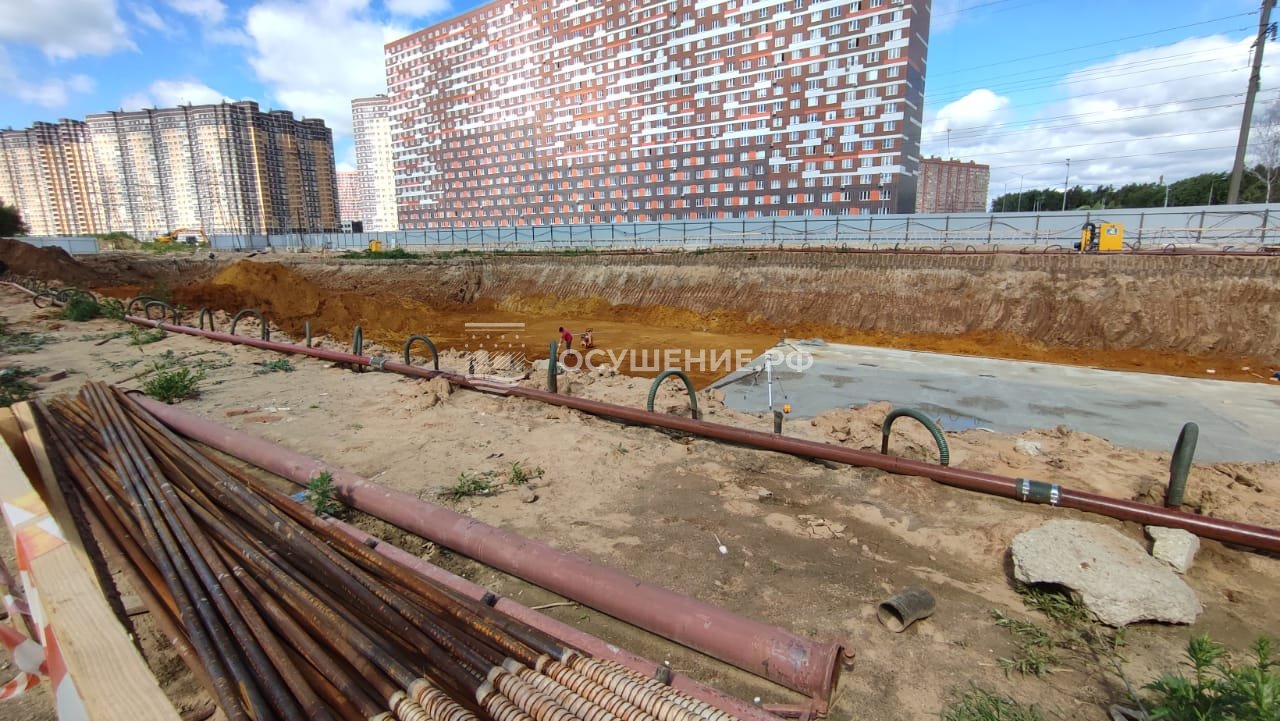

Это самый распространенный метод для осушения песчаных грунтов. Система состоит из множества иглофильтров — перфорированных труб, соединенных гибкими рукавами с общим коллектором, который подключен к мощному вакуумному насосу. Насос создает разрежение и вытягивает воду из грунта.
Плюсы: Быстрый монтаж, мобильность, эффективность в песчаных грунтах.
Минусы: Ограниченная глубина действия (до 4-5 метров одной ступенью).
3. Эжекторные иглофильтровые установки
Используются, когда воду нужно опустить глубже, чем позволяют обычные ЛИУ (до 15-20 метров). Здесь работает другой принцип: вода под напором циркулирует по системе, создавая эжекторный эффект, который и высасывает грунтовую воду. Это более сложная и дорогая система, но незаменимая для глубоких котлованов в водонасыщенных песках.
4. Водопонизительные скважины с глубинными насосами
Самый мощный и универсальный метод. По контуру котлована бурятся скважины, в которые опускаются погружные насосы. Они могут понижать уровень на десятки метров и справляются с самыми сложными грунтами, включая гравий и трещиноватые скальные породы. Часто используются вместе с иглофильтрами для создания многоуровневой системы осушения.
| Метод | Макс. глубина понижения | Наиболее эффективные грунты | Когда применяется |
|---|---|---|---|
| Открытый водоотлив | 1-2 м | Скальные, обломочные | Неглубокие котлованы, слабый приток |
| Иглофильтры (ЛИУ) | 4-5 м | Пески, супеси | Средние котлованы, стандартные условия |
| Эжекторные установки | 15-20 м | Пески, супеси | Глубокие котлованы |
| Водопонизительные скважины | 20 м и более | Все типы, включая гравий и скалу | Сложные условия, большая глубина |
Этапы работ: как проходит процесс водопонижения
Водопонижение — это не просто включение насоса. Это четко спланированный технологический процесс, который интегрируется в общий план строительства. Вот как это происходит шаг за шагом:
1. Подготовка и монтаж системы
На основе проектного решения по контуру будущего котлована или внутри него размещается оборудование:

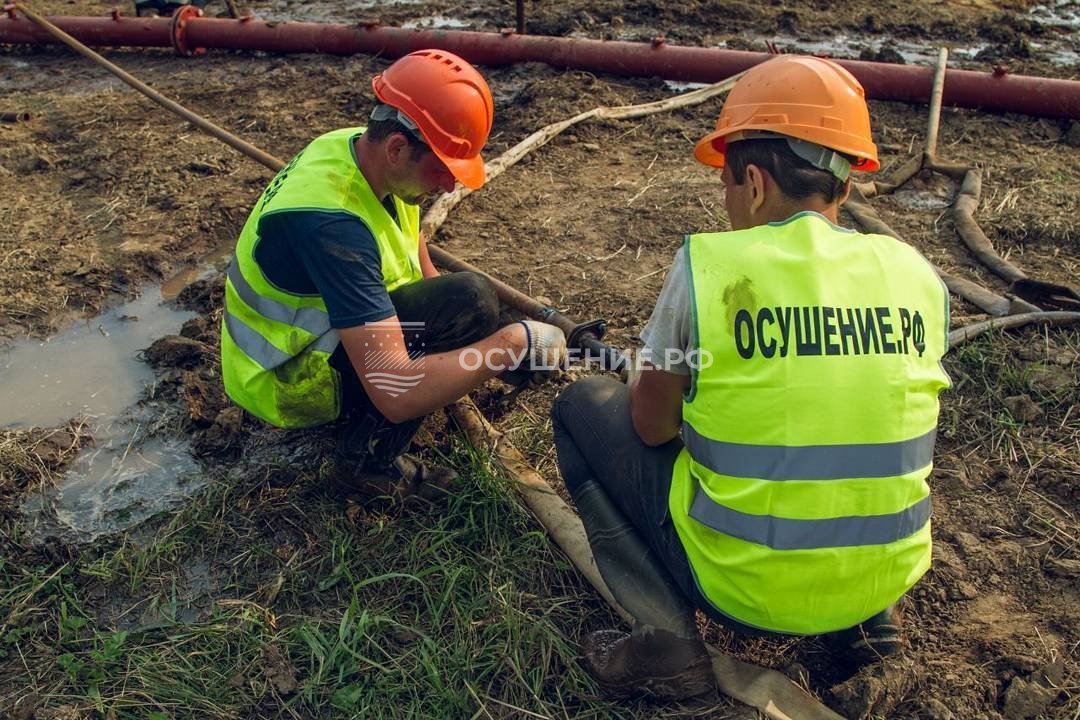

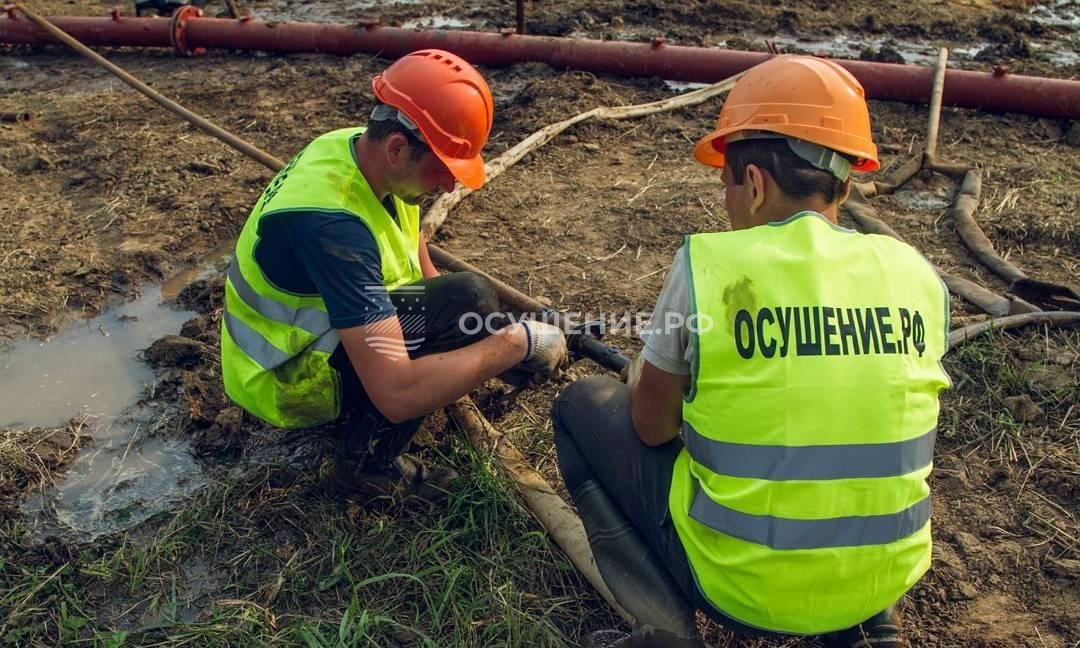

- Для иглофильтровых установок: легкая буровая установка или гидромолот погружает иглофильтры на расчетную глубину с заданным шагом. Они соединяются гибкими рукавами с коллектором, который подключается к насосным агрегатам.
- Для эжекторных систем и скважин: бурится сеть скважин, в которые опускаются фильтровые колонны и насосное оборудование. Монтируется система трубопроводов и источник питания.
2. Опробование и запуск
Система запускается в тестовом режиме. Инженеры-гидрогеологи контролируют:
- Скорость падения уровня воды в наблюдательных скважинах.
- Производительность насосов (сколько кубометров воды в час они откачивают).
- Стабильность откосов котлована.
3. Штатная эксплуатация (сопровождение строительства)

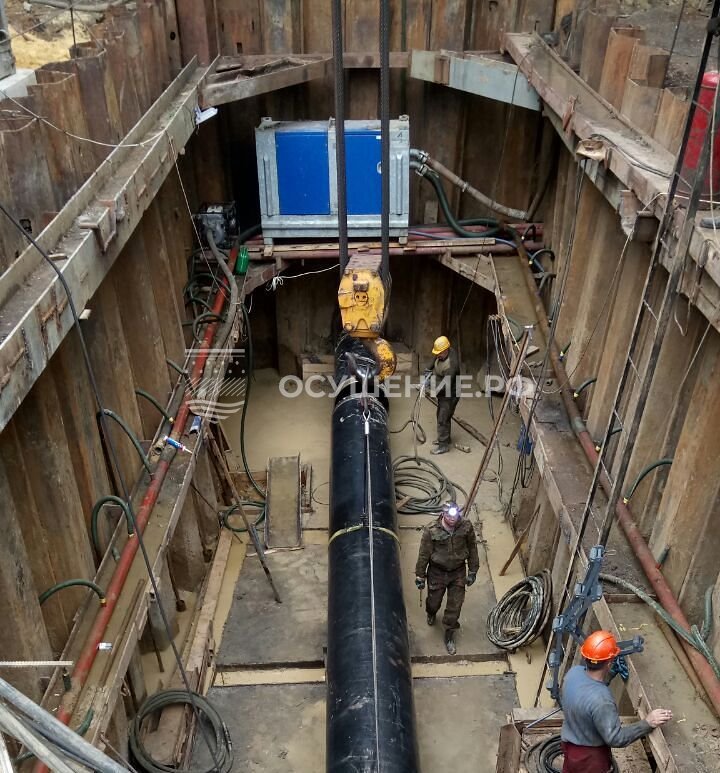

Это самый длительный этап. Система водопонижения работает непрерывно все время, пока ведутся основные работы в котловане:
- Разработка грунта.
- Устройство фундамента (заливка плиты, свайные работы).
- Монтаж подземных конструкций.
4. Постепенная остановка и демонтаж
Систему никогда не отключают резко. Это привело бы к быстрому подъему воды и подтоплению еще не набравших прочность конструкций. Процесс остановки идет поэтапно:
- По мере готовности подземной части (например, после набора бетоном прочности и гидроизоляции) насосы в отдельных секциях начинают отключать.
- Уровень воды контролируют, позволяя ему медленно подниматься, но не доходя до конструкций.
- После полного завершения подземных работ и уверенности, что воде не угрожает, оборудование демонтируют, а скважины тампонируют.
Таким образом, система водопонижения живет и развивается вместе со стройкой, обеспечивая безопасность на каждом ее этапе.
Ошибки и последствия: что будет, если проигнорировать проблему
Попытка сэкономить на водопонижении или выполнить его с нарушениями — один из самых рискованных шагов в строительстве. Последствия редко заставляют себя ждать и почти всегда оказываются дороже грамотно организованных работ.
Критические ошибки на этапе проектирования и подготовки:
- Отсутствие инженерных изысканий. Работа вслепую. Система проектируется «на глазок», ее мощности не хватает, или она выбрана не для тех грунтов.
- Неправильный расчет глубины понижения. Воду опустили недостаточно низко. Нижние слои грунта остались насыщенными, что приводит к пучению, выдавливанию грунта со дна котлована и нарушению несущей способности основания.
- Экономия на оборудовании. Установка маломощных насосов, использование бывших в употреблении иглофильтров с забитыми фильтрами. Система не справляется с притоком воды.
Ошибки на этапе производства работ:
- Нерегулярная работа системы. Отключение насосов для «экономии электричества» приводит к моментальному подъему воды и размоканию грунта.
- Отсутствие мониторинга. Без контроля уровней в наблюдательных скважинах невозможно понять, эффективно ли работает система.
- Резкая остановка откачки. Мгновенный подъем воды подмывает свежеуложенный бетон, насыщает только что уплотненное основание, сводя на нет все предыдущие работы.
Прямые последствия:
- Обрушение откосов котлована. Требует дорогостоящих работ по расчистке, укреплению стенок и ведет к простою техники.
- Затопление. Полная остановка работ на недели. Убытки исчисляются стоимостью аренды техники, простоя бригад и срывом сроков сдачи объекта.
- Деформация и разрушение фундамента. Это уже не исправить. Требуется демонтировать некачественный бетон и делать все заново, что многократно увеличивает бюджет.
- Юридическая ответственность. Срыв контракта, штрафы, судебные иски от заказчика и проверяющих органов.
Истории о «утонувших» в котлованах экскаваторах или треснувших наклонных небоскребах почти всегда берут начало в ошибках гидрогеологического обеспечения стройки. Экономия в 100 тысяч рублей на водопонижении может обернуться миллионными убытками.
Не только откачать: куда девать воду и как защитить экологию
Многие ошибочно полагают, что главная задача водопонижения — просто откачать воду из котлована. Однако не менее важный вопрос: куда эту воду деть? Бесконтрольный сброс откачанной грунтовой воды может нанести серьезный вред окружающей среде и повлечь крупные штрафы. Поэтому этот процесс строго регламентирован.
Почему нельзя просто слить воду в ближайшую канаву?
Откачанная грунтовая вода — это не чистая H₂O. Она часто содержит:
- Взвешенные частицы — мелкие частицы глины, песка, ила, которые делают воду мутной. Химические примеси — следы нефтепродуктов, солей, тяжелых металлов, которые вода вымыла из грунта на промышленных или урбанизированных территориях.
Законные пути отвода воды
- Сброс в ливневую канализацию. Самый распространенный вариант в городах. Но для этого требуется разрешение водоканала, а вода предварительно должна быть очищена до установленных норм (чаще всего — отстояна для удаления взвешенных частиц).
- Сброс на рельеф или в водоем. Возможен только после проведения лабораторного анализа воды и получения положительного заключения от экологических служб. На практике получить такое разрешение очень сложно.
- Искусственное пополнение (инфильтрация). Наиболее прогрессивный и экологичный метод. Воду отстаивают, очищают и через специальные поглощающие скважины или колодцы возвращают обратно в тот же водоносный горизонт, откуда она была взята. Это предотвращает просадку грунта и не нарушает природный баланс.
- Использование на стройплощадке. Отстоянную воду часто используют для технических нужд: поливки дорог для подавления пыли, приготовления бетонных растворов (если ее состав соответствует нормам).
Ответственность и планирование
Вопрос утилизации воды решается на стадии проектирования. В составе проекта водопонижения обязательно присутствует раздел, посвященный охране окружающей среды, где прописывается схема отвода и очистки воды. Нарушение этих норм карается огромными штрафами по КоАП РФ.
Таким образом, современное водопонижение — это не просто инженерная задача, а комплексное мероприятие, нацеленное на минимизацию экологического следа строительства.
